文件介紹：

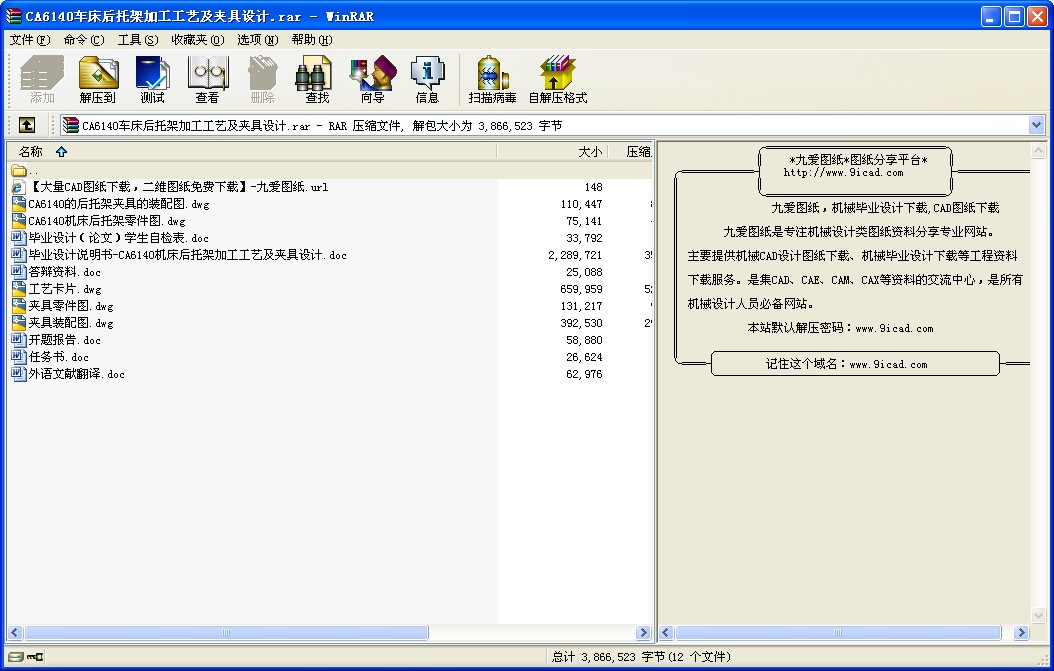

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

CA6140車床后托架加工工藝及夾具設計
摘要

在生產過程中，使生產對象（原材料，毛坯，零件或總成等）的質和量的狀態發生直接變化的過程叫工藝過程，如毛坯制造，機械加工，熱處理，裝配等都稱之為工藝過程。在制定工藝過程中，要確定各工序的安裝工位和該工序需要的工步，加工該工序的機車及機床的進給量，切削深度，主軸轉速和切削速度，該工序的夾具，刀具及量具，還有走刀次數和走刀長度，最后計算該工序的基本時間，輔助時間和工作地服務時間。

關鍵詞工序，工藝，工步，加工余量，定位方案，夾緊力
ABSTRACT
Enable producing the target in process of production (raw materials, the blank , state of quality and quantity on part become always ) take place direct course of change ask craft course, if the blank is made, machining, heat treatment , assemble etc. and call it the craft course. In the course of making the craft , is it confirm every erector location and worker step that process need this of process to want, the locomotive of processing , this process , and the entering the giving amount of the lathe, cut depth , the rotational speed of the main shaft and speed of cutting, the jig of this process, the cutter and measuring tool, a one hundred sheets of number of times still leaves and a one hundred sheets of length leaves, calculate basic time of this process , auxiliary time and service time of place of working finally.

Keywords： The process, worker one, worker's step , the surplus of processing, orient the scheme , clamp strength
目錄

摘要 I
ABSTRACT II

1 CA6140機床后托架加工工藝 3
1.1 CA6140機床后托架的工藝分析 3
1.2 CA6140機床后托架的工藝要求及工藝分析 3
1.2.1 CA6140機床`后托架的技術要求 4
1.3 加工工藝過程 4
1.4 確定各表面加工方案 4
1.4.1 在選擇各表面及孔的加工方法時，要綜合考慮以下因素 5
1.4.2 平面的加工 5
1.4.3孔的加工方案 5
1.5 確定定位基準 6
1.5.1 粗基準的選擇 6
1.5.2 精基準選擇的原則 7
1.6 工藝路線的擬訂 7
1.6.1工序的合理組合 7
1.6.2 工序的集中與分散 8
1.6.3 加工階段的劃分 9
1.6.4 加工工藝路線方案的比較 10
1.7 CA6140機床后托架的偏差，加工余量，工序尺寸及毛坯尺寸的確定 13
1.7.1 毛坯的結構工藝要求 13
1.7.2 CA6140機床后托架的偏差計算 13
1.8 確定切削用量及基本工時（機動時間） 17
1.8.1 工序1：粗、精銑底面 17
1.8.2 工序2 粗、半精、精鏜CA6140側面三杠孔 18
1.8.3 工序3：鉆頂面四孔 25
1.8.4 工序4：鉆側面兩孔 29
1.9 時間定額計算及生產安排 31
1.9.1 粗、精銑底面 31
1.9.2 鏜側面三杠孔 32
1.9.3 鉆頂面四孔 33
2 專用夾具設計 35
2.1 銑平面夾具設計 35
2.1.1 研究原始質料 35
2.1.2 定位基準的選擇 35
2.1.3 切削力及夾緊分析計算 35
2.1.4 誤差分析與計算 36
2.1.5 夾具設計及操作的簡要說明 37
2.2 鏜孔夾具設計 37
2.2.1 研究原始質料 37
2.2.2 定位基準的選擇 37
2.2.3 切削力及夾緊力的計算 38
2.2.4 誤差分析與計算 40
2.3鉆頂面四孔夾具設計 40
2.3.1 研究原始質料 40
2.3.2 定位基準的選擇 41
2.3.3 切削力及夾緊力的計算 41
2.3.4 誤差分析與計算 42
2.3.5 夾具設計及操作的簡要說明 42
結論 43
參考文獻 44
致謝 45

1 CA6140機床后托架加工工藝
1.1 CA6140機床后托架的工藝分析
CA6140機床后托架的是CA6140機床的一個重要零件，因為其零件尺寸較小，結構形狀也不是很復雜，但側面三杠孔和底面的精度要求較高，此外還有頂面的四孔要求加工，但是對精度要求不是很高。后托架上的底面和側面三杠孔的粗糙度要求都是，所以都要求精加工。其三杠孔的中心線和底平面有平面度的公差要求等。因為其尺寸精度、幾何形狀精度和相互位置精度，以及各表面的表面質量均影響機器或部件的裝配質量，進而影響其性能與工作壽命，因此它的加工是非常關鍵和重要的。
1.2 CA6140機床后托架的工藝要求及工藝分析
圖1.1 CA6140機床后托架零件圖
一個好的結構不但要應該達到設計要求，而且要有好的機械加工工藝性，也就是要有加工的可能性，要便于加工，要能夠保證加工質量，同時使加工的勞動量最小。而設計和工藝是密切相關的，又是相輔相成的。設計者要考慮加工工藝問題。工藝師要考慮如何從工藝上保證設計的要求。
1.2.1 CA6140機床后托架的技術要求
其加工有三組加工。底面、側面三孔、頂面的四個孔、以及左視圖上的兩個孔。
⑴．以底面為主要加工的表面，有底面的銑加工，其底面的粗糙度要求是，平面度公差要求是0.03。
⑵．另一組加工是側面的三孔，分別為，，，其表面粗糙度要求要求的精度等級分別是，，。
⑶．以頂面為住加工面的四個孔，分別是以和為一組的階梯空，這組孔的表面粗糙度要求是，，以及以和的階梯孔，其中是裝配鉸孔，其中孔的表面粗糙度要求是，，是裝配鉸孔的表面粗糙度的要求是。
⑷．CA6140機床后托架毛坯的選擇金屬行澆鑄，因為生產率很高，所以可以免去每次造型。
單邊余量一般在，結構細密，能承受較大的壓力，占用生產的面積較小。因為CA6140機床后托架的重量只有3.05kg,而年產量是5000件，由[7]《機械加工工藝手冊》表2.1-3可知是中批量生產。

1.3 加工工藝過程
由以上分析可知。該箱體零件的主要加工表面是平面及孔系。一般來說，保證平面的加工精度要比保證孔系的加工精度容易。因此，對于CA6140機床后托架來說，加工過程中的主要問題是保證孔的尺寸精度及位置精度，處理好孔和平面之間的相互關系。
由上面的一些技術條件分析得知：CA6140后托架的尺寸精度，形狀機關度以及位置機精度要求都很高，就給加工帶來了困難，必須重視。
1.4 確定各表面加工方案
一個好的結構不但應該達到設計要求，而且要有好的機械加工工藝性，也就是要有加工的可能性，要便于加工，要能保證加工的質量，同時是加工的勞動量最小。設計和工藝是密切相關的，又是相輔相成的。對于我們設計CA6140機床后托架的加工工藝來說，應選擇能夠滿足孔系加工精度要求的加工方法及設備。除了從加工精度和加工效率兩方面考慮以外，也要適當考慮經濟因素。在滿足精度要求及生產率的條件下，應選擇價格較底的機床。
...
