法蘭盤課程設計

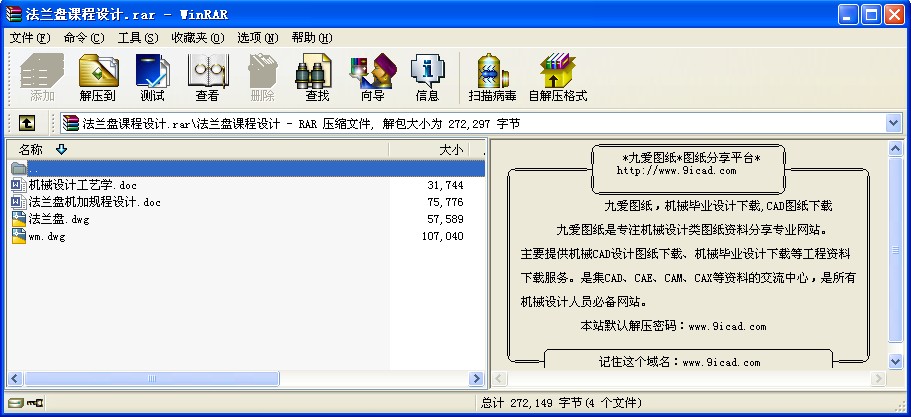

- 文件介紹：
- 該文件為 rar 格式（源文件可編輯），下載需要
20 積分
-
- 序 言
機械制造工藝學課程設計是在我們學完了大學的全部基礎課、技術基礎課以及大部分專業課之后進行的。這是我們在進行畢業設計之前對所學各課程的一次深入的綜合性的鏈接，也是一次理論聯系實踐的訓練。因此它在我們的大學學習生活中占有十分重要的地位。
就我個人而言，我覺得這次課程設計之后對自己有了新的認識，在鍛煉的同時也建立了對未來從事的工作的極大興趣，有了這個基礎，我相信我能更好的去實現自己的價值，從而為祖國的建設出一份力。
因為能力限制，尚有許多不足之處，請老師多多指教，多多批評！
一、零件的分析
（一）零件的作用
題目所給的零件是法蘭盤（見附圖1），其為盤類零件，用于臥式車床上。車床的變速箱固定在主軸箱上，靠該法蘭盤定心。法蘭盤內孔與主軸的中間軸承外圓相配，外圓與變速箱體孔相配，以保證主軸三個軸承孔同心，使齒輪正確嚙合。
（二）零件的工藝分析
法蘭盤共有兩組加工表面，它們之間有一定的位置要求。現分述如下：
1．以ф80孔為中心的加工表面
這一組加工表面包括：ф60H7孔及其倒角以及與其垂直的端面，ф80m6外表面，兩個M64*1.5的槽，ф36 0+0.63孔以及與其垂直的端面，ф52m6外表面B及退刀槽，三個互成
120°的ф16.5階梯孔的兩端面。
2．以A面為基準的加工表面
這一組加工表面包括：三個互成120°的ф16.5階梯孔，M、N兩個端臺。
這兩組表面之間有著一定的位置要求，主要是：
ф60H7孔對B端面的徑向圓跳動公差為0.04mm。
由以上分析可知，對于這兩組加工表面而言，可以先加工其中一組表面，然后借助于專用夾具加工另一組表面，并且保證它們之間的位置精度要求。 ...
