V帶—單級直齒圓柱齒輪減速器 功率4.5kw 傳動比4.44
- 文件介紹：

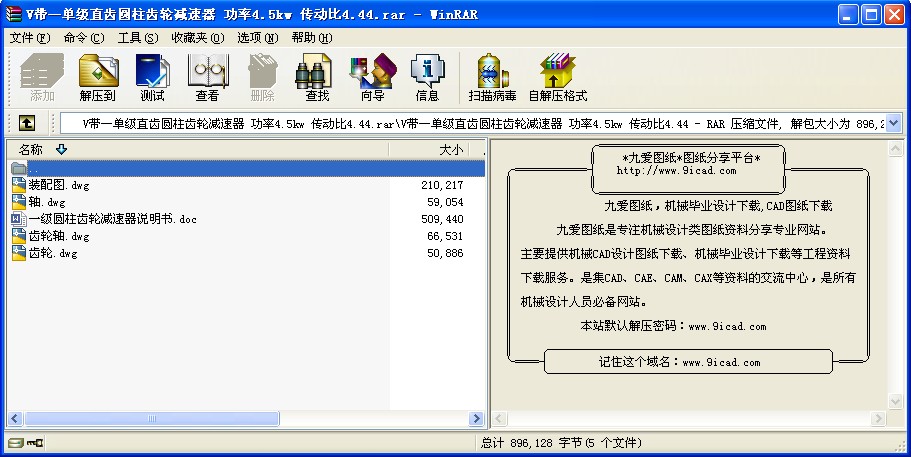

- 該文件為 rar 格式（源文件可編輯），下載需要
20 積分
-
- 一、設計課題：
設計一用于帶式運輸上的單級直齒圓柱齒輪減速器。運輸機連續工作，單向運轉載荷變化不大，空載啟動。減速器小批量生產，使用期限5年，一班制工作，卷筒不包括其軸承效率為97%，運輸帶允許速度誤差為5%。
一、傳動方案擬定
第三組：設計單級圓柱齒輪減速器和一級帶傳動
１、工作條件：使用年限５年，工作為一班工作制，載荷平穩，環境清潔。
２、原始數據：滾筒圓周力F=2200N；
帶速V=1.7m/s；
滾筒直徑D=420mm；
方案擬定：
采用Ｖ帶傳動與齒輪傳動的組合，即可滿足傳動比要求，同時由于帶傳動具有良好的緩沖，吸振性能，適應大起動轉矩工況要求，結構簡單，成本低，使用維護方便。
二、電動機選擇
1、電動機類型和結構的選擇：選擇Y系列三相異步電動機，此系列電動機屬于一般用途的全封閉自扇冷電動機，其結構簡單，工作可靠，價格低廉，維護方便，適用于不易燃，不易爆，無腐蝕性氣體和無特殊要求的機械。
2、電動機容量選擇：
電動機所需工作功率為：
式（1）：Ｐd＝ＰＷ／ηa (kw)
由式(2)：ＰＷ＝ＦV/1000 (KW)
因此 Pd=FV/1000ηa (KW)
由電動機至運輸帶的傳動總效率為：
η總=η１×η２３×η３×η４×η5
式中：η1、η2、η3、η4、η5分別為帶傳動、軸承、齒輪傳動、聯軸器和卷筒的傳動效率。
取η１=0.96，η２＝0.98，η３＝0.97，η４＝０.９７
則： η總=0.96×0.98３×0.97×0.99×0.96
=0.83
所以：電機所需的工作功率：
Pd = FV/1000η總
=(2200×1.7)/(1000×0.83)
=4.5 (kw)
十三、設計小結
機械設計課程設計是我們機械類專業學生第一次較全面的機械設計訓練，是機械設計和機械設計基礎課程重要的綜合性與實踐性環節。
(1) 通過這次機械設計課程的設計，綜合運用了機械設計課程和其他有關先修課程的理論，結合生產實際知識，培養分析和解決一般工程實際問題的能力，并使所學知識得到進一步鞏固、深化和擴展。
(2) 學習機械設計的一般方法，掌握通用機械零件、機械傳動裝置或簡單機械的設計原理和過程。
(3) 進行機械設計基本技能的訓練，如計算、繪圖、熟悉和運用設計資料（手冊、圖冊、標準和規范等）以及使用經驗數據，進行經驗估算和數據處理等。 ...
