推動架夾具設計—2鉆1-Φ6油孔

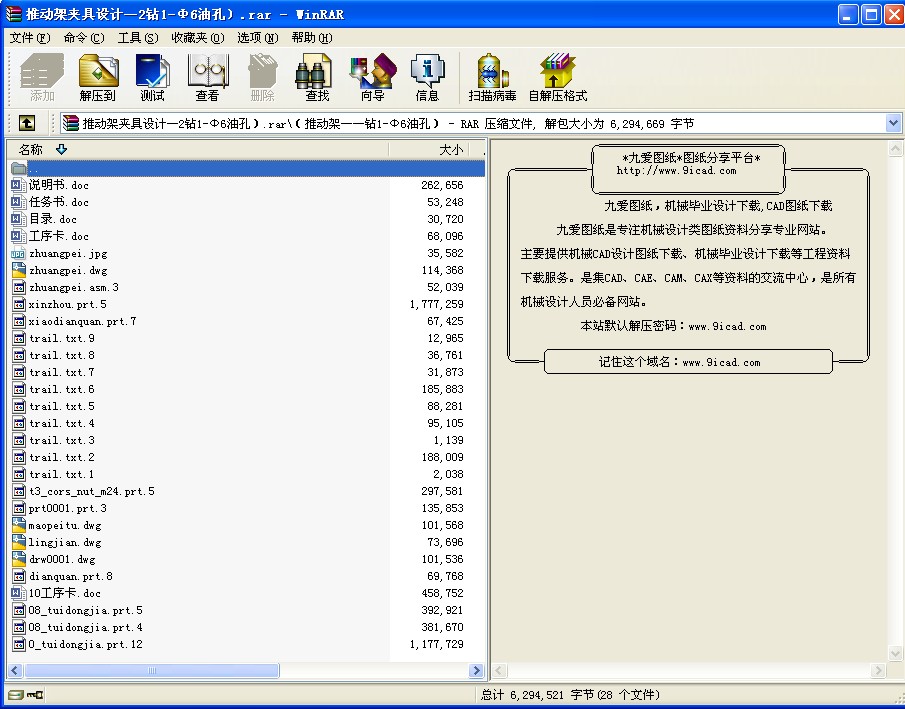

  • 該文件為rar格式
  • 文件大小: 3.1 MB
  • 下載次數
  • 文件評級
  • 更新時間:2014-09-05
  • 發 布 人: kongbei
  • 文件下載:
  • 立即下載

  • 文件介紹:
  • 該文件為 rar 格式(源文件可編輯),下載需要 20 積分
  • 推動架夾具設計—2鉆1-Φ6油孔
  • 1.1 計算生產綱領,確定生產類型
    所給任務的零件( 如附圖一 )是牛頭刨床上的一個推動架。現假定該機器年產量為6000件/年。且每臺機器中僅有一件,若取其備品率為5%,機械加工廢品率為2%,則該零件的年生產綱領為:
    N=Qn(1+5%+2% )件/年=6420件/年。
    由上式可知,該零件的年產量為6420件,由零件的特征可知,它屬于機體類小零件,因此,可以確定其生產類型為單件大批量生產。
    1.2. 零件的作用
    本設計任務給定的零件是牛頭刨床上的推動架,是牛頭刨床進給機構中是零件Φ32孔裝工件臺進給絲杠,靠近Φ32孔左端處裝一棘輪(與Φ32孔軸線)。在棘輪上方,即Φ16孔(與Φ32孔軸線垂直)處裝一棘爪,把運動傳到軸上并使軸單向旋轉。 Φ16孔通過銷和杠桿連接,從電動機傳來的旋轉運動通過偏心輪,同時在杠桿的作用下推動架繞Φ32軸心線擺動,同時,棘爪撥動棘輪,使杠桿轉動,實現工作臺的自動進給。其運動原理如圖二。
    1.3. 零件的工藝性分析和零件圖的審查
    該零件圖的視圖正確,完整,尺寸,公差及技術都符合要求。但是,零件的加工過程,需要有較高的垂直度,某些地方需要較細的表面粗糙度,各裝配基面要求有一定的尺寸精度和平行度。否則會影響機器設備的性能和精度。
    推動架有三組加工表面,兩組之間有垂直度的要求。現在分述如下:
    (1)以Φ32為中心的加工表面。這一組加工表面包括:一個Φ32的孔及其倒角,一個滴油孔和一個油槽及其兩個端面,其中Φ32.,孔及其端面為主要加工表面。
    (2)以Φ16孔為中心的加工表面。這一組加工表面包括:一個Φ16的孔及其倒角,一個M8-6H的螺紋孔。
    (3)以Φ16為中心的加工表面。這一組加工表面包括:一個Φ16的孔深度為24一個Φ10的

    孔以及一個寬度為6,深度為9.5的槽。其中Φ16孔軸線與Φ32孔的軸線有個垂直度的要求。
    有以上分析可知,對于這三組加工表面而言,可以先對其中一組表面進行加工,然后借助與專用夾具加工另一組表面,并且保證他們之間的位置精度的要求。 ...
