水稻割曬機動力部分設計

文件大小： 3.41 MB
下載次數：
文件評級：
更新時間：2014-09-05
發布人： kongbei

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

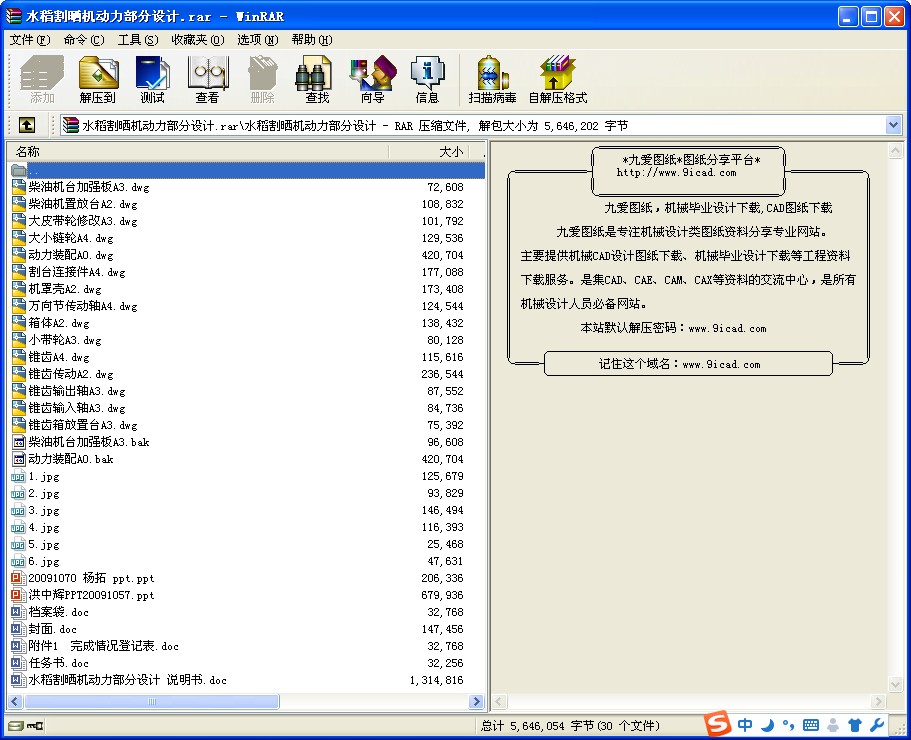

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

摘要

我國是農業大國，水稻是我國最重要的糧食作物之一，水稻種植面積約4.5億畝。全國水稻種植面積約占糧食作物總面積面積的30%，產量接近糧食作物總產量的一半。而且相當大的一部分地區為丘陵地帶，這些地方收割機使用不方便，大部分仍利用人力，工作生產效率不高。所以設計一種小型的能夠在丘陵地帶進行收割的割曬機尤為重要。
本文是對小型割曬機的動力部分進行測繪和改進設計。該動力部分要能夠和割臺配合使用，在工作過程中為割臺提供自行走動和割稻動作的動力。能夠有效的調節工作的速度并且適應不同環境的田間作業。
其主要內容包括，對動力部分的傳動方案分析，外形尺寸的測繪，操縱扶手，柴油機后置臺，鏈輪、帶輪和錐齒傳動設計，以及變速箱的選擇分析。
關鍵詞：割曬機；動力；傳動。

目錄
摘要 I
Abstract II
1 傳動方案的擬定 1
1.1 傳動機構圖及其原理 1
1.2 TY-61手扶拖拉機傳動系統 2
2 動力選型 4
2.1 柴油機的選擇 4
2.1.1 動力分析 4
2.1.2 柴油機的優點 4
2.1.3 柴油機的參數 4
2.2 動力在運動時要求的各檔行駛速度 5
3 V帶傳動設計計算 6
3.1 確定帶的型號 6
3.2 確定帶輪的計算直徑 6
3.3 驗算帶傳動的線速度 6
3.4 確定帶輪的中心距 7
3.5 驗算小帶輪的包角 7
3.6 確定膠帶的根數 8
3.7 單根膠帶預緊力的計算 8
3.8 作用在軸上的力 9
3.9 確定帶傳動的最終尺寸 9
4 TY-61傳動系一檔傳動時各齒輪校核 10
4.1 Z16和Z43嚙合時的計算 10
4.1.1 按齒面疲勞強度校核 10
4.1.2 按齒根彎曲疲勞強度計算 11
4.2 Z20和Z49嚙合時的計算 12
4.2.1 按齒面疲勞強度計算 12
4.2.2 按齒根彎曲疲勞強度計算 13
4.3 Z16和Z47嚙合時的計算 14
4.3.1 按齒面疲勞強度計算 14
4.3.2 按齒根彎曲疲勞強度計算 15
4.4 中央大齒輪嚙合校核Z15和Z51 16
4.4.1 按齒面疲勞強度計算 16
4.4.2 按齒根彎曲疲勞強度計算 18
5 鏈傳動的設計計算 19
5.1 鏈輪的計算 19
5.2 鏈輪的尺寸確定 20
6 直齒圓錐齒輪傳動設計計算 21
6.1 錐齒齒面接觸疲勞強度計算 21
6.2 錐齒齒根疲勞強度計算 23
7 錐齒傳動軸設計及軸承的選擇 25
7.1 軸的設計 25
7.1.1 軸的最小直徑的確定 25
7.1.2 軸的結構確定 25
7.1.3 軸的材料確定 26
7.2 軸承的選擇 26
8 各機架結構的設計 27
8.1 柴油機放置臺的結構設計 27
8.2 錐齒箱放置臺的結構設計 27
8.3 割臺連接件 28
9 輪胎的選擇 29
參考文獻 30
致謝 31
...
