皮帶輸送機的畢業設計

文件大小： 460.22 KB
下載次數：
文件評級：
更新時間：2014-08-27
發布人： 2955362171

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

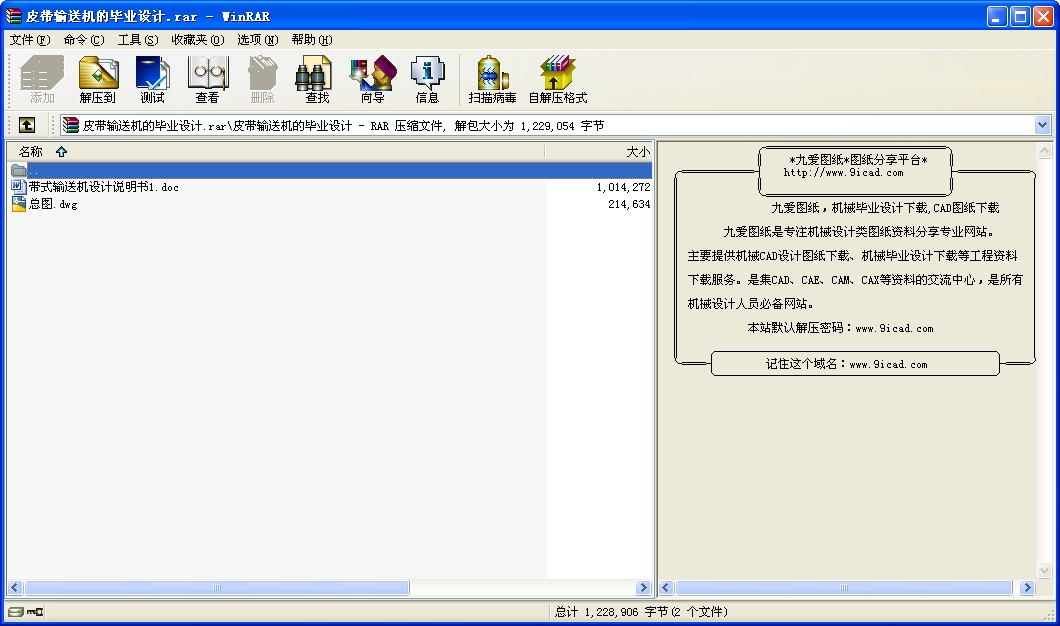

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

皮帶輸送機的畢業設計
摘要

本次畢業設計是關于固定式帶式輸送機的設計。首先對輸送機作了簡單的概述；接著分析了帶式輸送機的選型原則及計算方法；然后根據這些設計準則與計算選型方法按照給定參數要求進行選型設計；接著對所選擇的輸送機各主要零部件進行了校核。普通型帶式輸送機由六個主要部件組成：傳動裝置，機尾和導回裝置，中部機架，拉緊裝置以及膠帶。最后簡單的說明了輸送機的安裝與維護。目前，膠帶輸送機正朝著長距離，高速度，低摩擦的方向發展，近年來出現的氣墊式膠帶輸送機就是其中的一個。在膠帶輸送機的設計、制造以及應用方面,目前我國與國外先進水平相比仍有較大差距,國內在設計制造帶式輸送機過程中存在著很多不足。
本次帶式輸送機設計代表了設計的一般過程, 對今后的選型設計工作有一定的參考價值。
關鍵詞：
帶式輸送機；選型設計；主要部件
Abstract
The design is a graduation project about the belt conveyor used in coal mine. At first, it is introduction about the belt conveyor. Next, it is the principles about choose component parts of belt conveyor. After that the belt conveyor abase on the principle is designed. Then, it is checking computations about main component parts. The ordinary belt conveyor consists of six main parts: Drive Unit, Jib or Delivery End, Tail Ender Return End, Intermediate Structure, Loop Take-Up and Belt. At last, it is explanation about fix and safeguard of the belt conveyor. Today, long distance, high speed, low friction is the direction of belt conveyor’s development. Air cushion belt conveyor is one of them. At present, we still fall far short of abroad advanced technology in design, manufacture and using. There are a lot of wastes in the design of belt conveyor.
Keyword: belt conveyor; Electrotype Design; main parts
目錄

第一章緒論 1
第二章帶式輸送機的概述 2
第一節帶式輸送機的應用 2
第二節帶式輸送機的分類 2
第三節帶式輸送機的發展狀況 3
第四節帶式輸送機的工作原理 3
第三章帶式輸送機的設計計算 5
第一節已知帶式輸送機的原始數據 5
第二節. 帶式輸送機的計算 5
一、輸送帶寬度的計算 5
二、張力的逐點計算 6
三、功率的計算 8
四、膠帶核算 8
五、允許垂直核算 9
六、車式拉緊裝置重錘重量計算 9
第四章減速器的設計計算 11
第一節傳動裝置的運動和動力參數 11
一、確定電動機轉速 11
二、各軸轉速計算 12
三、各軸輸入功率 12
第二節齒輪的設計 15
一、高速級齒輪 15
二、低速級齒輪 17
第三節各軸的計算 19
一、初算軸徑 19
二、輸入軸的設計計算 19
三、中間軸的設計計算 20
四、輸出軸的設計計算 21
第五章輸送帶部件的選用 22
第一節輸送帶 22
第二節傳動滾筒 23
第三節托輥 23
一、托輥的選型 23
二、托輥的校核 25
第四節制動裝置 26
第五節改向裝置 26
第六節拉緊裝置 27
第六章其他部件的選用 29
第一節機架與中間架 29
第二節卸料裝置 30
第三節清掃裝置 30
第四節頭部漏斗 31
第五節電氣及安全保護裝置 31
第七章總結 32
致謝 34
參考文獻 34

帶式輸送機的應用
帶式輸送機是連續運輸機的一種，連續運輸機是固定式或運移式起重運輸機中主要類型之一，其運輸特點是形成裝載點到裝載點之間的連續物料流，靠連續物料流的整體運動來完成物流從裝載點到卸載點的輸送。在工業、農業、交通等各企業中，連續運輸機是生產過程中組成有節奏的流水作業運輸線不可缺少的組成部分。
連續運輸機可分為：
（1）具有撓性牽引物件的輸送機，如帶式輸送機，板式輸送機，刮板輸送機，斗式輸送機、自動扶梯及架空索道等；
（2）不具有撓性牽引物件的輸送機，如螺旋輸送機、振動輸送機等；
（3）管道輸送機(流體輸送)，如氣力輸送裝置和液力輸送管道。
其中帶輸送機是連續運輸機中是使用最廣泛的，帶式輸送機運行可靠，輸送量大，輸送距離長，維護簡便，適應于冶金煤炭，機械電力，輕工，建材，糧食等各個部門。
第二節帶式輸送機的分類
帶式輸送機分類方法有多種，按運輸物料的輸送帶結構可分成兩類，一類是普通型帶式輸送機，這類帶式輸送機在輸送帶運輸物料的過程中，上帶呈槽形，下帶呈平形，輸送帶有托輥托起，輸送帶外表幾何形狀均為平面；另外一類是特種結構的帶式輸送機，各有各的輸送特點。其簡介如下：
第三節帶式輸送機的發展狀況

目前帶式輸送機已廣泛應用于國民經經濟各個部門，近年來在露天礦和地下礦的聯合運輸系統中帶式輸送機又成為重要的組成部分。主要有：鋼繩芯帶式輸送機、鋼繩牽引膠帶輸送機和排棄場的連續輸送設施等。
這些輸送機的特點是輸送能力大(可達30000t/h)，適用范圍廣(可運送礦石，煤炭，巖石和各種粉狀物料，特定條件下也可以運人)，安全可靠，自動化程度高，設備維護檢修容易，爬坡能力大(可達16°)，經營費用低，由于縮短運輸距離可節省基建投資。
目前，帶式輸送機的發展趨勢是：大運輸能力、大帶寬、大傾角、增加單機長度和水平轉彎，合理使用膠帶張力，降低物料輸送能耗，清理膠帶的最佳方法等。
第四節帶式輸送機的工作原理
帶式輸送機又稱膠帶運輸機，其主要部件是輸送帶，亦稱為膠帶，輸送帶兼作牽引機構和承載機構。帶式輸送機組成及工作原理如圖2-1所示，它主要包括一下幾個部分：輸送帶(通常稱為膠帶)、托輥及中間架、滾筒拉緊裝置、制動裝置、清掃裝置和卸料裝置等。

圖2-1 帶式輸送機簡圖
1-張緊裝置 2-裝料裝置 3-犁形卸料器 4-槽形托輥
5-輸送帶 6-機架 7-動滾筒 8-卸料器
9-清掃裝置 10-平行托輥 11-空段清掃器 12-清掃器
輸送帶1繞經傳動滾筒2和機尾換向滾筒3形成一個無極的環形帶。輸送帶的上、下兩部分都支承在托輥上。拉緊裝置5給輸送帶以正常運轉所需要的拉緊力。工作時，傳動滾筒通過它和輸送帶之間的摩擦力帶動輸送帶運行。物料從裝載點裝到輸送帶上，形成連續運動的物流，在卸載點卸載。一般物料是裝載到上帶(承載段)的上面，在機頭滾筒(在此，即是傳動滾筒)卸載，利用專門的卸載裝置也可在中間卸載。
...
