定軸平行軸電動滾筒畢業設計

文件大小： 812.29 KB
下載次數：
文件評級：
更新時間：2014-08-16
發布人： 2303143778

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

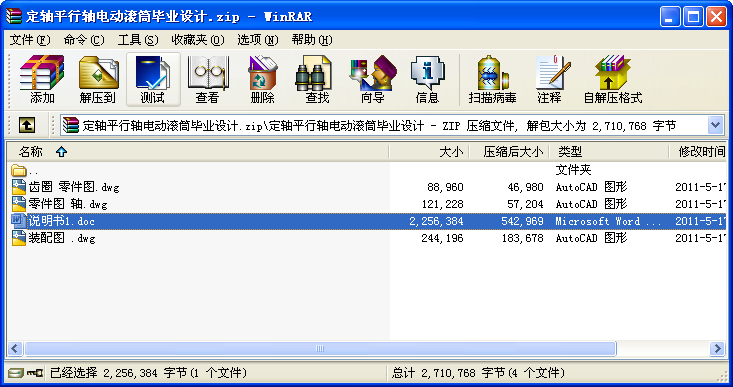

該文件為 zip 格式（源文件可編輯），下載需要 20 積分

定軸平行軸電動滾筒畢業設計
摘要

電動滾筒是一種高效新型的驅動裝置，它將電動機和減速裝置置于滾筒體內部，通過安裝在滾筒內部的齒輪傳動裝置來傳遞電動機的動力。電動滾筒主要用作帶式輸送機或板式輸送機的驅動裝置，具有結構緊湊、占地面積小等特點。本設計采用平行軸定軸傳動結構方式和間接油冷式電動機。設計時采用了曲線刮油板這種高效的散熱方式。對主要承力部件齒輪、齒圈、軸進行了設計計算與校核，并繪制了該電動滾筒的總體裝配圖、傳動組件圖、齒輪零件圖、傳動軸零件等圖紙。

關鍵詞：電動滾筒；定軸傳動；齒輪傳動
Abstract
Electric drum is a highly effective new drives, motors and speed reduction device are placed within the drum body, through the gear transmission that are mounted inside the drum to deliver electrical power. It specially is used for convey belt or the plate drives, with the advantage of compact, small footprint and so on. This design uses a parallel shaft transmission structure fixed axis method and indirect oil-cooled motor. It is designed with curves of this highly effective oil scraper plate cooling method; For the load-bearing parts of gear, ring gear, shaft I have a calculation and the check, and the mapping of the general assembly drawing of the electric drum, transmission component diagram, gear parts drawing, drive shaft parts and other drawings.
Key words: electric drum; fixed shaft; gear transmission

目錄
摘要 Ⅰ
ABSTRACT Ⅱ
第1章緒論 1
1.1 電動滾筒的簡介 1
1.2 國內外電動滾筒發展概況 1
1.2.1 國內電動滾筒的發展概況 1
1.2.2國外電動滾筒發展概況 2
1.3電動滾筒的常用類型 3
1.3.1依據電動機冷卻方式來分類 3
1.3.2按減速器傳動結構劃分電動滾筒類型 4
1.3.3按電動滾簡應用的環境來劃分 4
第2章電動滾筒傳動方案和冷卻方式確定 6
2.1 電動滾筒傳動方案確定 6
2.1.1 采用平行軸定軸齒輪傳動方式的特點 6
2.1.2 采用漸開線行星齒輪傳動方式的特點 6
2.1.3 采用諧波齒輪傳動方式的特點 7
2.2 電動滾筒冷卻方式的確定 8
2.2.1 采用風冷式電動機冷卻方式的特點 8
2.2.2 采用油冷式電動機冷卻方式的特點 9
第3章電動滾筒齒輪傳動計算 11
3.1第一級齒輪精度等級、材料與齒數 11
3.1.1對齒輪傳動提出的設計要求 11
3.1.2 齒輪材料的選用及熱處理 12
3.2 傳動比計算與分配 12
3.2.1 傳動比計算 12
3.2.2 傳動比分配 13
3.3模數、齒數及實際傳動比計算 13
3.3.1 傳動齒輪模數 13
3.3.2 齒數及實際傳動比計算 15
3.4 齒輪傳動幾何計算 16
3.4.1 第Ⅰ級齒輪傳動幾何計算 16
3.4.2 第Ⅱ級齒輪傳動幾何計算 17
3.5齒輪疲勞強度校核計算 18
3.5.1 外嚙合傳動齒槍疲勞強度校核計算 21
3.5.2 第Ⅱ級內嚙合齒輪傳動強度校核計算 24
第4章電動滾筒主要零部件的設計計算 27
4.1 滾筒體厚度計算 27
4.2 左右法蘭軸計算 28
4.2.1 右法蘭軸軸頭計算 32
4.2.2 右法蘭軸疲勞強度安全系數校核 38
4.3 中間齒輪軸軸頸計算與校核 41
4.3.1 中間齒輪軸軸頸計算 41
4.3.2 中間齒輪軸疲勞強度安全系數校核 44
4.4 高速齒輪軸計算與校核 46
4.4.1 高速齒輪軸計算 46
4.4.2 高速齒輪軸校核 48
4.5 鍵連接的計算 49
4.5.1 右法蘭軸與支座的鍵連接 49
4.5.2中間齒輪軸與齒輪的鍵連接 51
第5章電動滾筒的使用與維護 52
5.1 電動滾筒的安裝 52
5.2 電動滾筒的用油 52
5.3電動滾筒的換油 54
結論 55
致謝 56
參考文獻 57

...
