木片輸送機設計

文件大小： 1.69 MB
下載次數：
文件評級：
更新時間：2014-01-04
發布人： 184819733

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

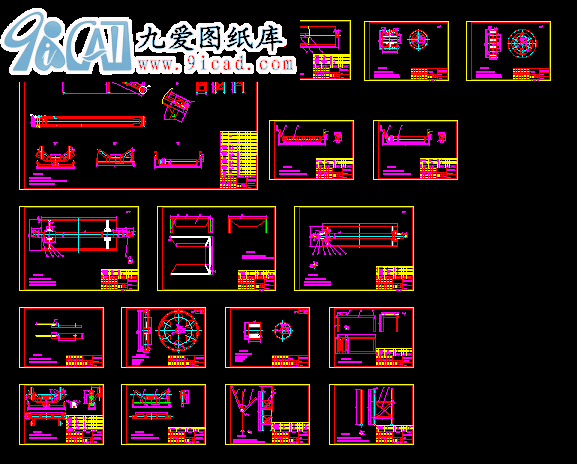

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

摘要
木材削片機是生產木片的一種專用設備，所產木片廣泛用于造紙、刨花板、中纖板等。木材削片機木片輸送機作為一種散料輸送設備，被用來運輸木材削片機所削下來的木片。針對我國削片工業的現狀, 設計出符合木片加工特點的木片輸送機對木片生產的今后發展有著重要的意義。
本次設計的鼓式木材削片機木片輸送機是根據帶式輸送機的相關原理，結合木片運輸的特點，參照相關煤炭輸送機的資料以及鼓式削片機的基本參數確定適合的實施方案來進行設計的。其中包括傳動裝置、張緊裝置、機架、輸送帶、托輥組、防跑偏裝置等部件的設計。在傳動裝置部分進行了大量的計算，選用了合適的電機等作為源動力件；在張緊裝置部分，采用了頭尾都安裝的方法，保證了在運輸機的頭部起導向作用；在尾部起防跑偏作用；在10組槽型托輥組中，還安裝了一組調心槽型托輥組，保證了在運輸機的中段部分運輸帶也不會跑偏，有效的保證了運輸機快速平穩的運輸木片；在清掃方面，選用了螺旋下托輥，不僅起到導向作用，還兼顧清掃輸送帶的作用。

關鍵詞：木片輸送機，傳動裝置，張緊裝置，托輥組
