木材刀具切削試驗臺整體設計

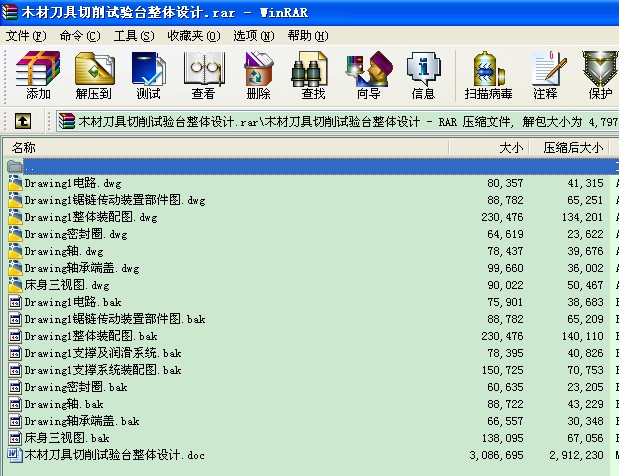

- 文件介紹：
- 該文件為 rar 格式（源文件可編輯），下載需要
20 積分
-
- 摘要
本文主要是進行木材刀具切削實驗臺的整體設計的構思。我們所設計的木材刀具切削試驗臺采用驅動鏈輪軸和進給速度無極調速的運動形式，能測出切向切削力，驅動鏈輪軸扭矩，鏈切削速度和進給速度。而大多數國內外切削試驗臺裝置并不能測定以上全部參數，有的參數測定精度也很低。
根據目前國內外現有的切削試驗臺品種規格多，適用于不同的電鏈鋸，且工作時的鋸鏈切削速度高低差異很大，切削功耗相差很大。為能評定鋸鏈切削木材時的切削性能，所設計的試驗臺，需能模擬鋸鏈的工作狀態，反映鋸鏈實際的切削速度和切削效率，因此應具有較寬的切削速度調節范圍和進給速度調節范圍；同時應具有較大的傳遞扭矩，可保證大節距高效率的鋸鏈性能測定。
本文闡述了木材刀具切削試驗臺的總體方案設計，構造及功能，驅動鏈輪軸，導板支撐座等部件的設計，以及木材刀具切削試驗臺的電控電路設計。
關鍵詞：試驗臺設計切削 變頻調速
目 錄
1.緒論 3
1.1研究的意義及目的 3
1.1.1研究的意義 3
1.2．1研究的目的 4
1.2 國內外同類研究概況 4
1.2.1 國內研究概況 5
1 .2. 2 國外研究概況………………………………………………….6
1. 2 .3 結論…………………………………………………………….7
2.木材刀具切削試驗臺設計的主要內容及要求....................................... 9
3總體方案的確定 10
3.1木材刀具切削試驗臺的功能原理 10
3.2驅動鏈輪軸轉矩轉速的測量 10
3.3切削力的測量 11
3.4驅動裝置的設計 11
3.5進給裝置的設計 12
3.6電控電路的設計 12
4木材刀具切削試驗臺的構造 13
5木材刀具切削試驗臺的部件設計 15
5.1驅動鏈輪軸的結構設計.................................................................15
5.2導板支撐裝置的設計 17
5.3鋸鏈張緊裝置的設計.................................. 18
5.4驅動鏈輪的設計………………………………………………….19
5.5床身的設計……………………………………………………….19
5.6木材刀具切削試驗臺的電控電路設計………………………….20
6.木材刀具切削試驗臺的總裝配圖………………………………………26
7.測試方案設計……………………………………………………………27
8.總結和展望................................................................................................28
8.1總結...................................................................................................28
8.2展望...................................................................................................28
致謝 29
參考文獻 30
附 錄 32 ...
