CA6140杠桿加工工藝及夾具設計

文件大小： 918.54 KB
下載次數：
文件評級：
更新時間：2014-08-05
發布人： 1376370941

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

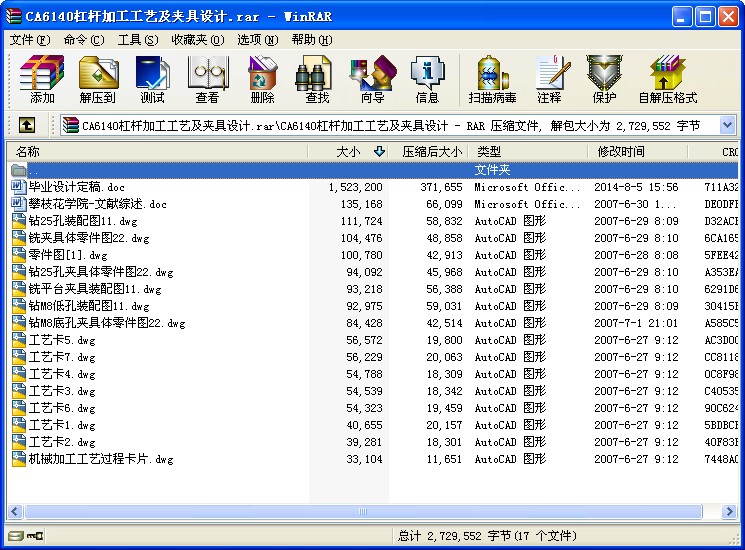

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

CA6140杠桿加工工藝及夾具設計
摘要

本設計是CA6140杠桿零件的加工工藝規程及一些工序的專用夾具設計。CA6140杠桿零件的主要加工表面是平面及孔。一般來說，保證平面的加工精度要比保證孔的加工精度容易。因此，本設計遵循先面后孔的原則。并將孔與平面的加工明確劃分成粗加工和精加工階段以保證孔的加工精度。基準的選擇以杠桿外圓面作為粗基準，以孔及其下表面作為精基準。先將底面加工出來，然后作為定位基準，在以底面作為精基準加工孔。整個加工過程選用組合機床。在夾具方面選用專用夾具。考慮到零件的結構尺寸簡單，夾緊方式多采用手動夾緊，夾緊簡單，機構設計簡單，且能滿足設計要求。

關鍵詞杠桿零件，加工工藝，夾具，定位，夾緊
摘要 Ⅰ
ABSTRSCT Ⅱ

1 緒論 1
1.1課題背景及發展趨勢 1
1.2 夾具的基本結構及設計內容 1
2 杠桿加工工藝規程設計 3
2.1零件的分析 3
2.1.1零件的作用 3
2.1.2零件的工藝分析 3
2.2杠桿加工的主要問題和工藝過程設計所應采取的相應措施 4
2.2.1確定毛坯的制造形式 4
2.2.2基面的選擇 4
2.2.3確定工藝路線 4
2.2.4機械加工余量、工序尺寸及毛坯尺寸的確定 5
2.2.5確定切削用量 6
2.2.6確定基本工時 17
2.3小結 22
3 專用夾具設計 23
3.1加工工藝孔Φ25夾具設計 23
3.1.1定位基準的選擇 23
3.1.2切削力的計算與夾緊力分析 23
3.1.3夾緊元件及動力裝置確定 24
3.1.4鉆套、襯套、鉆模板及夾具體設計 25
3.1.5夾具精度分析 27
3.1.6夾具設計及操作的簡要說明 27
3.2粗精銑寬度為30mm的下平臺夾具設計 28
3.2.1定位基準的選擇 28
3.2.2定位元件的設計 28
3.2.3定位誤差分析 29
3.2.4銑削力與夾緊力計算 29
3.2.5夾具體槽形與對刀裝置設計 30
3.2.6夾緊裝置及夾具體設計 32
3.2.7夾具設計及操作的簡要說明 33
3.3鉆M8螺紋孔夾具設計 33
3.3.1定位基準的選擇 33
3.3.2定位元件的設計 34
3.3.3定位誤差分析 35
3.3.4鉆削力與夾緊力的計算 35
3.3.5鉆套、襯套、鉆模板及夾具體設計 36
3.3.6夾緊裝置的設計 38
3.3.7夾具設計及操作的簡要說明 38
3.4小結 39
4 總結 40
參考文獻 41
致謝 42 ...
