木材刀具切削試驗臺增速機構設計

文件大小： 3.9 MB
下載次數：
文件評級：
更新時間：2014-01-04
發布人： 184819733

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

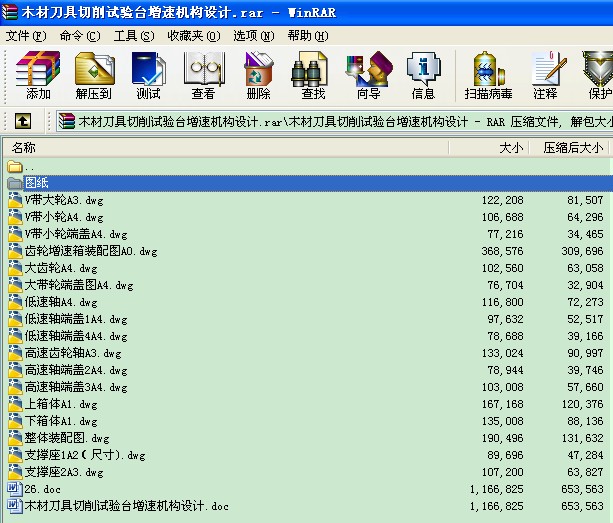

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

摘要
本文是在LQ-18型鋸鏈切削試驗臺的基礎上，分析總結經驗，并結合設計要求對增速部分進行設計。介紹試驗臺的研究意義以及作用。本文主要設計了一種木材刀具切削試驗臺增速機構可以更好的評定油鋸、電鏈鋸鋸鏈的切削性能，即檢測鋸鏈的鋒利性、進鋸的輕便性、鋸鏈運轉的平穩性及鋸切效率的高低。根據目前國內外現有的生產鋸鏈品種規格多，適用于不同的油鋸、電鏈鋸，且工作時的鋸鏈切削速度高低差異很大，切削功耗相差很大。為能評定鋸鏈切削木材時的切削性能，所設計的試驗臺，需能模擬鋸鏈的工作狀態，反映鋸鏈實際的切削速度和切削效率，因此應具有較寬的切削速度調節范圍和進給速度調節范圍；同時應具有較大的傳遞扭矩，可保證大節距高效率的鋸鏈性能測定。

關鍵詞：　傳感器試驗臺切削
目錄
1 緒論 5
1.1 引言 5
1.2 木材刀具切削試驗臺國內外研究概況 5
1.2.1 國內研究概況 5
1.2.2 國外研究概況 6
1.3 本文設計工作要求 7
2 增速機構的整體設計 8
2.1 增速機構整體方案的設計 8
2.2 電動機的類型選擇 8
2.3 增速機構輸入和輸出連接裝置的選擇 9
3 增速機構的設計 10
3.1帶傳動的設計 11
3.1.1 帶傳動的優點 11
3.1.2 帶的選型 11
3.1.3 試驗臺帶輪的工作情況 11
3.1.4 帶的工作參數 11
3.1.5 帶的計算設計 12
3.1.6 帶的張緊 15
3.2 齒輪級設計 16
3.2.1 傳動方式選擇 16
3.2.2 齒輪工作參數 16
3.2.3 齒輪計算設計 16
3.3 齒輪軸的設計計算 23
3.3.1 低速軸的設計與計算 23
3.3.2 高速軸的設計與計算 25
3.4 軸的強度校核計算 26
3.4.1 低速軸的校核計算 26
3.5 齒輪增速箱的設計 30
3.6 冷卻潤滑系統的設計 30
3.6.1 冷卻潤滑系統的設計 31
3.6.2 冷卻潤滑系統俯視圖 31
3.6.3 增速機構維護 32
4 結論 36
致謝 37
參考文獻 38
附錄 40 ...
