單極蝸桿減速器裝配圖及設計說明書

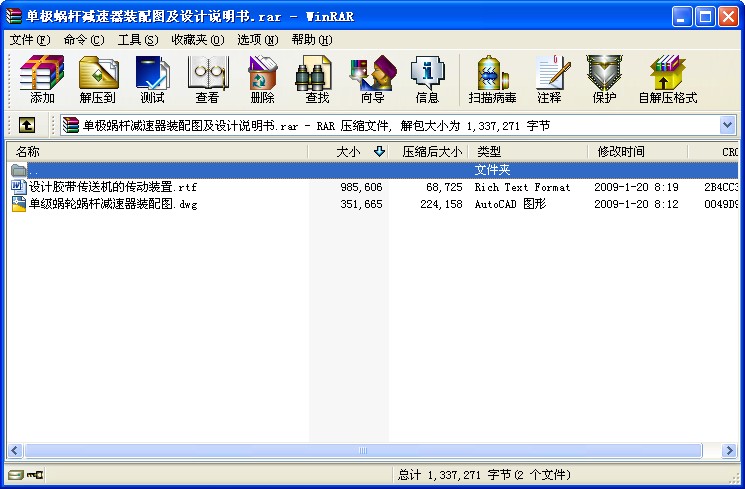

- 文件介紹：
- 該文件為 rar 格式（源文件可編輯），下載需要
20 積分
-
- 單極蝸桿減速器裝配圖及設計說明書
目 錄
一、設計任務……………………（2）
二、電動機的選擇………………（3）
三、運動參數的計算……………（3）
四、傳動零件的設計計算………（5）
五、軸的計算……………………（9）
六、滾動軸承的選擇與較核……（16）
七、鍵聯結的選擇與較核………（19）
八、潤滑方式的選擇及其它……（20）
九、參考文獻……………………（20）
十、設計小結……………………（21）
一、設計任務
設計題目：用于膠帶輸送機的傳動裝置的一級蝸桿減速器傳動裝置。
傳動裝置如圖所示：
1—滾筒 5—聯軸器
2—鏈 6—電動機
3—減速器 7—滑動軸承
4—滾動軸承
電動機通過聯軸器與蝸桿減速器相連，經蝸輪軸與鏈輪聯接，再由鏈傳動驅動滾筒上的膠帶工作，工作滾筒的圓周力F=2100N，帶速V=0.6m/s，滾筒直徑D=320mm，滾筒長度L=450mm，工作年限為8年，工作班制為2班制，工作環境清潔，載荷平穩，小批生產。
二、電動機的選擇
1、選擇電動機的類型
按已知條件選用Y系列全封閉自扇式籠型三相異步電動機。
2、選擇電動機容量
電動機所需功率為 Pd=Pw/
工作機所需工作功率為：Pw=FV/1000=（1600×0.45）/1000=0.72（KW）
傳動裝置的總傳動效率為：
按表1-2確定各部分效率為：彈性聯軸器 =0.992滾動軸承傳動效率（一對） =0.99，開式鏈傳動 =0.92，蝸桿 =0.8，卷筒傳動效率 =0.96
代入得： =0.992×0.992×0.92×0.8×0.96=0.687
電動機所需功率 Pd=Pw/ =10.72/0.687≈1.048（KW）
因載荷平穩，電動機額定功率Pde應略大于Pd即可，由表14-1選得Y系列電動機額定功率Pde為2.2KW
3、確定電動機轉速
輸送機卷筒的轉速為 nw=（60×1000V）/ D
=（60×1000×0..45）/（3.14×250）
=38.22r/mi
鏈傳動比常用范圍i1=2～3.5，蝸桿傳動i2=5～80
故電動機轉速的范圍為：nd=（2×5～3.5×80）×38.22
=382.2～10701.6r/min
選用同步轉速1500r/min，從其重量、價格以及傳動比等考慮，選用Y90L1-4
三、運動參數的計算
（一）傳動裝置的總傳動比及各級傳動比分配
1、傳動裝置的總傳動比
由前面計算得輸送機卷筒的轉速nw=38.22r/min
總傳動比 i總=nm/nw=1400/38.22=36.63
2、分配各級傳動比
取蝸桿減速器的傳動比為15，則鏈傳動的傳動比
i12=i總/15=36.63/15=2.442 ...
