鋁型材橫移輸送機械的設計與分析
  • 該文件為rar格式
  • 文件大小: 2.72 MB
  • 下載次數
  • 文件評級
  • 更新時間:2014-08-05
  • 發 布 人: 1376370941
  • 文件下載:
  • 立即下載

  • 文件介紹:

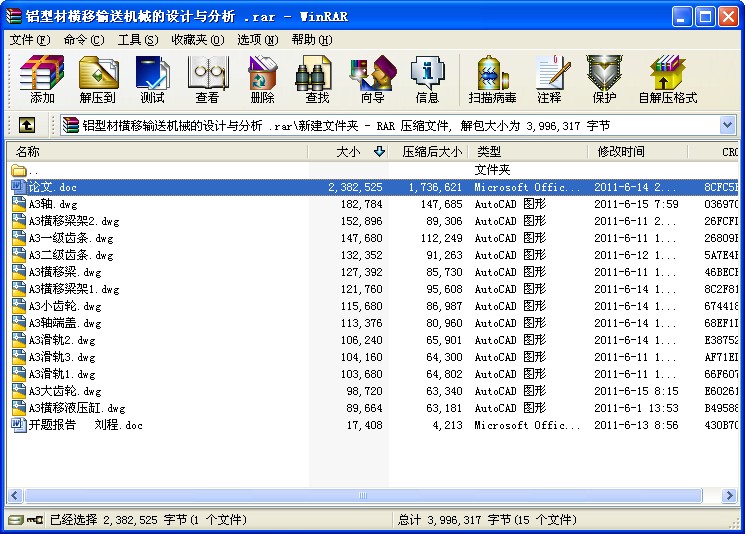

  • 該文件為 rar 格式(源文件可編輯),下載需要 20 積分
  • 鋁型材橫移輸送機械的設計與分析
  • 鋁型材橫移輸送機械的設計與分析
    摘 要

    本文在系統的分析了同步機構、升降機構和橫移機構的的發展與現狀的基礎上,針對某公司所使用的鋁型材橫移輸送機械進行了深入的分析和研究,并對其工作中所產生的如活動機架剛度不足、橫移梁變形、固定機架剛度不足、升降行程不足和齒輪齒條脫齒等問題提出了解決方案和改進設計。從而使得該機構具有結構簡單緊湊,慣性小,適應性強,各參數易于調節和控制等特點。
    本設計在橫移輸送機構中采用了6缸液壓同步控制加齒輪齒條的結構形式。通過對橫移機構部分進行的結構設計和理論計算,以及對傳動機構進行的詳細的分析計算,從而解決了在實際工作中出現的問題。并更好的滿足現有各種型材的轉運。
    關鍵字:型材輸送機械 升降機構 橫移機構
    ABSTRACT

    In this paper, at the systematic analysis on the basis of the development and status about the synchronous mechanism,hosting mechanism and sliding mechanism. For the sliding transportation machinery of a company to analysis and study.Have proposed solutions and improved designs for the problems which are arising in the work.The problems such as the activities rack's stiffness is lacking,the morph of sliding beam,the fixed rack's stiffness is lacking,the lifting stroke is not enough,rack and gear are not meshing and so on.Thus enabling the body with simple and compact structure, small inertia, adaptable, easy to adjust and control the various parameters.
    In this design,the traverse transportation agencies have used the structure of six cylinder of hydraulic synchronous control and rack and gear.in this design,through the structural design and theoretical calculations about the sliding mechanism.And focus on the transmission mechanism for a detailed analysis of the calculation.Which resolved the problems in practical work, and better transit meet the needs of various sections of existing.
    Keywords: sectional material conveying machinery; hoisting mechanism; sliding mechanism
