立式數控銑床工作臺 步進電機 說明書 裝配圖 零件圖

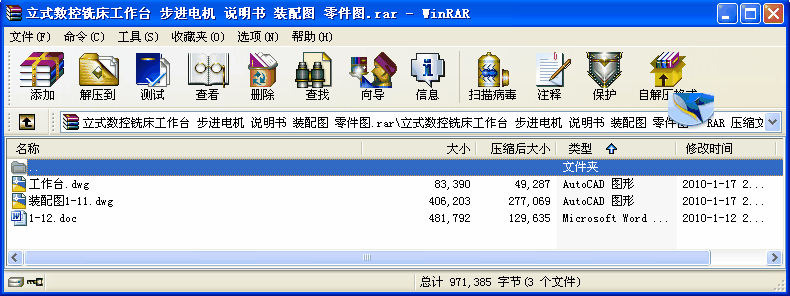

- 文件介紹：
- 該文件為 rar 格式（源文件可編輯），下載需要
20 積分
-
- 目錄
一、總體設計方案的確定 2
1、工作臺總體結構的確定 2
2、傳動方案的確定 2
二、機械部分設計計算 3
1、縱向進給系統設計計算 3
(1)、切削力計算 3
(2)、滾珠絲桿設計計算 4
（3）、齒輪及轉矩的有關計算 5
2、橫向進給系統設計計算 8
（1）、切削力計算 8
(2)、滾珠絲桿設計計算： 8
(3)、齒輪及轉矩的有關計算 10
3、步進電機的選擇 12
(1)、縱向進給系統的電機的確定： 12
(2)、橫向進給系統步進電機的確定： 12
4、滾動導軌的選擇 13
(1)、摩擦力計算： 13
(2)、壽命計算： 13
三、數控部分設計及編程 14
四、參考文獻： 23
一、總體設計方案的確定
本次數控改造屬于經濟型的改造,為降低生產成本,在滿足使用要求的前提下,對機床的改動要盡量的少.故確定總體設計方案如下:
采用MSC-51單片機對數據進行計算處理，由I/O接口輸出步進脈沖驅動步進電機，經一級齒輪減速后，帶動滾珠絲杠轉動，從而實現數控平臺的縱向、橫向進給運動。
1、工作臺總體結構的確定
初步采用
（1）、步進電機2個（X、Y向分別控制）
（2）、滾珠絲桿2套，由于所受的力以及行程長短不一樣，所以要分別選擇計算
（3）、滾動導軌：雙導軌、四滑塊（分別為X、Y向，長短選擇不同）
（4）、帶有三條“ ”槽的工作臺面
2、傳動方案的確定
步進電機→（是否需要齒輪減速裝置？減速比取多少？）→滾珠絲桿→工作臺X、Y方向滿足：
...
