牧草割草壓扁收獲機設計畢業設計

文件大小： 805.16 KB
下載次數：
文件評級：
更新時間：2014-07-05
發布人： 2873218700

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

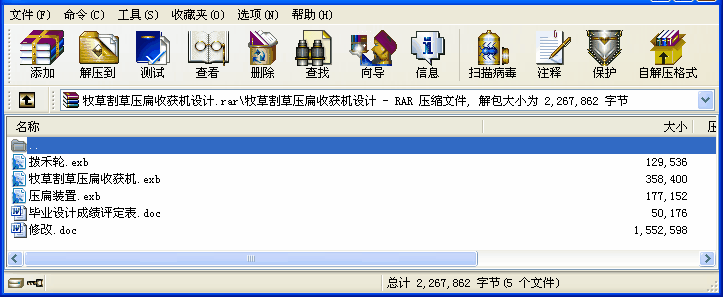

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

摘要

畜牧業的發展水平反映了一個國家的經濟發展水平和技術的進步程度，在一些畜牧業發達國家，畜牧業產值在農業總產值中占有很高的比例，在畜牧業產值中，60%以上是由牧草轉化來的，所以牧草生產是畜牧業中最基礎的產業，還是一個經濟效益很高的產業。但是，我國牧草收獲機械化水平低，設備陳舊不能滿足收獲需求，有時還需要人工收割，使牧草產量和品質下降，缺乏牧草收獲機械，以阻礙了草產業的發展。
本課題的確定是在收集、分析以往使用經驗以及國外同類產品最新技術資料的基礎上確定的。研制了一種可以一次完成切割、壓扁、集攏鋪條三種作業工序的切割壓扁機，它的特點是采用了偏心式撥禾輪，將牧草撥入立式割臺，并及時推向壓扁輥；采用了一對對稱反向螺旋凸紋寬幅的橡膠壓扁輥和鋼制壓扁輥，且其縱向有一定的安裝角度，提高了壓扁效果。
本文主要是應用機械設計方法和機械原理對割草壓扁機的全部零件進行尺寸研究設計，對主要的傳動零部件進行受力分析和強度校核計算，用CAXA電子圖板及CAXA實體設計軟件進行設計和繪圖，初步完成了整機的設計并整理出圖紙。

關鍵詞：苜蓿；割草壓扁機；往復式切割器；偏心撥禾輪
1.緒論 2
1.1本課題研究的背景、目的和意義 2
1.2國內研究現狀分析 2
1.3苜蓿壓扁收獲機性能的要求 3
2.苜蓿壓扁收獲機設計方案的選擇 3
2.1牧草收獲機械的性能的要求 3
2.2立式收割臺設計 4
2.3苜蓿壓扁收獲機撥禾裝置的設計 4
2.4撥禾輪的工作原理和參數的確定 5
2.5往復式式切割器的設計 6
2.6 往復式切割器的結構標準化 7
2.7壓扁機構的設計 9
3.傳動系統的設計與分析 9
3.1傳動系統的工作原理 10
3.2切割器的轉速確定 10
3.3傳動比的確定 10
3.4 傳動皮帶輪的設計計算 12
4.軸的校核計算 14
4.1軸的設計 14
4.2軸承的選擇 16
結論 18
致謝 19
參考文獻 20 ...
