掛板產品造型與模具設計畢業設計

文件大小： 1.09 MB
下載次數：
文件評級：
更新時間：2014-07-04
發布人： 1816359964

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

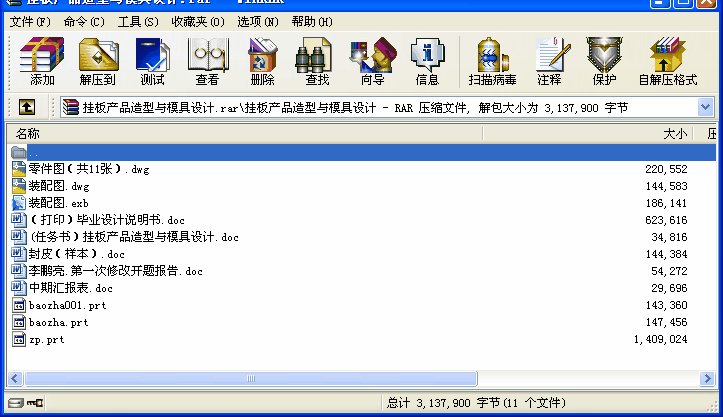

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

摘要
模具制造技術迅速發展，已成為現代制造技術的重要組成部分。如模具的CAD/CAM技術，模具的激光快速成型技術，模具的精密成形技術，模具的超精密加工技術。以及為了縮短模具設計生產周期而采用的Unigraphics NX，正是基于以上條件應運而生,它的出現，大大提高了模具生產的效率。本設計介紹了掛板塑料注射模具的設計與制造方法。該注射模采用了1模4腔的結構。
關鍵詞：塑料；注射模具；設計；UG
目錄
摘要 I
ABSTRACT II
目錄 III
1前言 - 1 -
1.1模具工業在國民經濟中所占的重要地位 - 1 -
1.2我國沖壓模具制造企業技術現狀及發展趨勢 - 1 -
1.2.1現狀 - 1 -
1.2.2產品發展重點 - 2 -
1.2.3技術發展重點 - 4 -
1.3現代模具的設計 - 4 -
1.4、現代模具的制造 - 5 -
1.4.1.CAD/CAE/CAM計算機輔助設計、模擬、制造一體化 - 5 -
1.4.2.先進設備在現代模具制造中的作用 - 5 -
1.4.3.模具材料及表面處理技術 - 5 -
1.5逆向工程 - 6 -
1.6總結與展望 - 6 -
1.6.1計算機軟件的發展和進步 - 6 -
1.6.2注塑模具設計 - 7 -
2 塑件的工藝分析 - 8 -
2.1 分析塑件使用材料的種類及工藝特征 - 8 -
2.2分析塑件的結構工藝性 - 10 -
2.3工藝性分析 - 10 -
3 初步確定型腔數目 - 11 -
3.1初步確定型腔數目 - 11 -
4 注射機的選擇 .- 11 -
4.1 塑件體積的計算 - 11 -
4.2計算塑件的質量 - 12 -
4.3按注射機的最大注射量確定型腔數目 - 12 -
4.4計算澆注系統的體積 - 13 -
4.5注射機選用 - 13 -
5 澆注系統的設計 - 14 -
5.1主流道的設計 - 14 -
5.2 分流道的設計 - 15 -
5.3分型面的選擇設計原則 - 17 -
5.3.1分型面的形式 - 17 -
5.3.2分型面的設計原則 - 17 -
5.4澆口的設計 - 17 -
5.5冷料穴的設計 - 18 -
6 確定主要零件結構尺寸選模架、成型零部件的設計 - 19 -
6.1型腔、型芯工作尺寸計算 - 19 -
6.2模架的選擇 - 21 -
7 導向機構的設計 - 21 -
7.1導柱的設計 - 21 -
7.2導套的結構設計 - 21 -
7.3推出機構的設計 - 22 -
7.3.1推件力的計算 - 22 -
7.3.2 推桿的設計 - 23 -
8 冷卻系統的設計 - 23 -
8.1 確定冷卻水道直徑 - 24 -
9.模具排氣槽的設計 - 24 -
10.校核 - 25 -
10.1注射機有關工藝參數的校核 - 25 -
10.2模具厚度H與注射機閉和高度 - 25 -
11結論 - 26 -
致謝 - 27 -
參考文獻 - 28 - ...
