割草壓扁機的設計畢業設計

文件大小： 13.32 MB
下載次數：
文件評級：
更新時間：2014-07-04
發布人： 1816359964

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

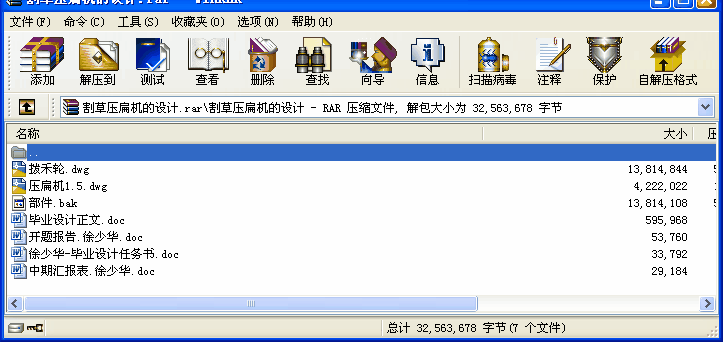

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

摘要：為了能及時對收割的牧草進行壓扁。確立研制一種既可高速收獲，又能即時壓扁，且配套動力普遍，經濟實用的中型割草壓扁機，以滿足中小規模苜蓿生產的需要。其主要特點是：割草壓扁機采用牽引式置于中型輪式拖拉機的后方；采用了偏心式撥禾輪，將牧草撥入割臺，并及時推向壓扁輥；采用了往復式切割器，結構簡單，適應性較強，多用于牧草收獲機上；采用了‘人字形’橡膠壓扁輥既可將牧草壓扁又具有將牧草鉗入的功能，提高壓扁效果。
本文主要是應用機械設計方法和機械原理對割草壓扁機的進行研究設計，用Auto CAD設計軟件進行繪圖，初步完成了整機的設計并整理出圖紙。

關鍵詞：苜蓿；割草壓扁機；往復式切割器；偏心撥禾輪；人字形壓扁輥
摘要 I
ABSTRACT II
1緒論 - 1 -
1.1本課題研究的背景、目的和意義 - 1 -
1.1.1研究背景 - 1 -
1.1.2研究目的 - 1 -
1.1.3研究意義 - 2 -
1.2牧草機械的研究現狀和發展趨勢 - 3 -
1.1.2國外牧草機械的發展現狀 - 4 -
1.1.3我國牧草機械發展趨勢 - 4 -
2割草壓扁機整體方案的確定 - 6 -
2.1收獲對象的特點及其對收獲機械性能的要求 - 6 -
2.1.1收獲對象的特點 - 6 -
2.1.2收獲對象對收獲機械性能的要求 - 6 -
2.2方案的確定 - 7 -
3割草壓扁機撥禾輪裝置的設計研究 - 8 -
3.1撥禾輪的結構 - 8 -
3.2撥禾輪的工作原理和參數確定 - 8 -
3.2.1撥禾板的運動分析 - 8 -
3.2.2撥禾輪對牧草的作用 - 9 -
3.2.3撥禾輪直徑的確定 - 11 -
4割草壓扁機切割系統的分析研究 - 12 -
4.1切割器的選擇 - 12 -
4.2往復式切割器參數的分析 - 14 -
4.2.1 I型切割器的切割速度圖 - 14 -
4.2.2切割平均速度 - 14 -
4.3往復式切割器普通I型的結構尺寸和行程的關系 - 15 -
4.4往復式切割器的構造及其動刀片的結構參數 - 16 -
4.4.1.往復式切割器的構造 - 16 -
4.4.2切割器動刀片結構參數 - 17 -
5割草壓扁機壓扁系統的設計研究 - 18 -
5.1壓扁機構的設計 - 18 -
5.1.1壓扁機構參數的確定 - 18 -
5.1.2壓扁輥技術性能分析 - 18 -
5.2束草裝置的設計 - 19 -
6傳動系統的分析研究割草壓扁機 - 20 -
6.1傳動系統方案設計及主軸轉速確定 - 20 -
6.1.1傳動系統的方案設計 - 20 -
6.1.2切割主軸轉速確定 - 21 -
6.2傳動比及參數確定 - 21 -
6.2.1切割系統傳動比分析和參數確定 - 21 -
6.2.2壓扁系統傳動比分析和參數確定 - 21 -
6.2.3撥禾輪系統傳動比分析和參數確定 - 22 -
6.3功率需求和傳動效率 - 22 -
6.3.1切割系統功耗和傳動效率 - 22 -
6.3.2壓扁系統功耗及傳動效率 - 23 -
6.3.3撥禾輪系統功耗及傳動效率 - 23 -
6.3.4割草壓扁機所需的總功率 - 24 -
4、結論 - 25 -
參考文獻： - 26 -
致謝 - 27 - ...
