Y3150E型滾齒機的轉臺設計
- 文件介紹：

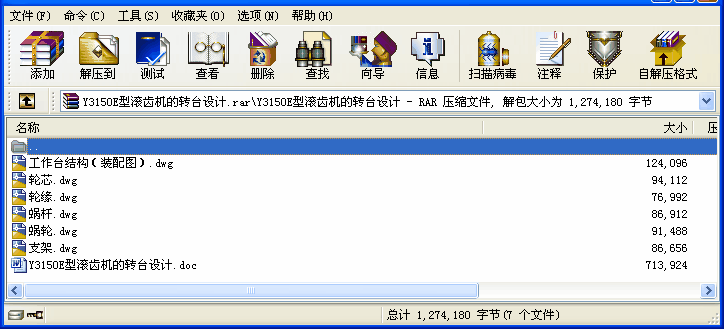

- 該文件為 rar 格式（源文件可編輯），下載需要
20 積分
-
- 摘要
我國作為一個制造業的大國，齒輪加工技術水平一直比較落后，要加工高精
度的齒輪具有很大的難度。滾齒機是使用最廣泛的齒輪加工機床，作為加工齒輪的一種重要手段，隨著社會和科學技術水平的發展，對其加工精度的要求也越來越高。回轉工作臺作為滾齒機的一個重要的結構大件，它的特性直接關系到機床的加工精度和表面粗糙度。因此，回轉工作臺的設計是滾齒機設計中的一個很重要的環節。
本文首先介紹了滾齒原理及Y3150E型滾齒機的總體結構，并對Y3150E型滾齒機的回轉工作臺進行了方案設計，其中重點對帶動回轉工作臺旋轉的蝸桿傳動進行了設計，校核了蝸桿軸的強度，還對安裝在蝸桿軸上的軸承進行了軸承壽命分析。
關鍵詞：滾齒機；滾齒原理；回轉工作臺；蝸桿傳動。
目 錄
第1章 緒論 1
1.1 引言 1
1.2 齒輪加工機床的國內外發展概況 1
1.3 論文的主要構成 3
第2章 滾齒機的總體設計 4
2.1 滾齒原理 4
2.2 Y3150E型滾齒機的結構 4
2.3 Y3150E型滾齒機技術規格 5
2.4 回轉工作臺的方案設計 6
2.5 回轉工作臺的設計結構 6
2.6 本章小結 8
第3章 回轉工作臺傳動部分的設計計算 9
3.1 電動機的選擇 9
3.2 蝸桿傳動的設計 9
3.2.1 選擇蝸桿傳動的類型 9
3.2.2 選擇材料 9
3.2.3 按齒面接觸疲勞強度進行設計 9
3.2.4 蝸桿與蝸輪的主要參數及幾何尺寸 11
3.2.5 校核齒根彎曲疲勞強度 12
3.2.6 驗算效率η 13
3.3 蝸桿傳動的潤滑 13
3.3.1 潤滑方法的選擇 13
3.3.2 潤滑油的選擇 14
3.4 本章小結 14
第4章 回轉工作臺主要部件的設計計算 15
4.1 蝸桿軸的結構設計 15
4.1.1 蝸桿軸的最小直徑計算 15
4.1.2 蝸桿軸的強度校核 16
4.2 軸承壽命分析 17
4.3 本章小結 20
總結 21
致謝 22
參考文獻 23 ...
