儲罐底板漏磁檢測器的結構設計

文件大小： 1.35 MB
下載次數：
文件評級：
更新時間：2014-06-27
發布人： 482923078

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

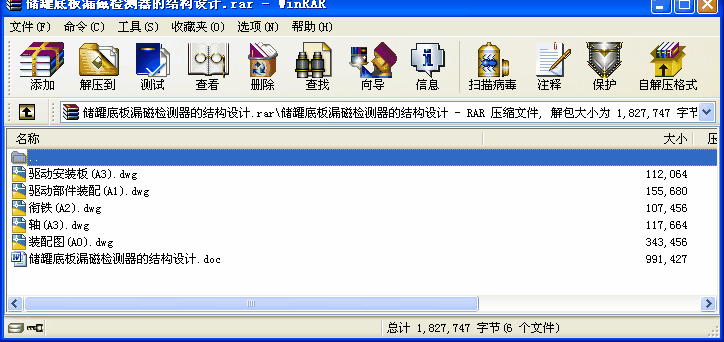

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

摘要

儲罐廣泛應用于石油化工行業。作為關鍵生產設備，儲罐長期工作于惡劣工況下，易發生泄漏，不僅造成經濟損失，對生態環境也會造成傷害。為確保儲罐安全運營，有必要研究儲罐檢測方法。目前，對儲罐檢測一般采取開罐檢測方法，需要停產、倒罐，存在檢測輔助周期長、費用高的缺點。本學位論文結合國家質檢行業公益專項項目“承壓設備漏磁檢測關鍵技術研究和設備與標準研制”，深入研究了儲罐底板漏磁檢測方法，開發了適用于不開罐的在油儲罐底板漏磁檢測器。
首先給出了儲罐底板漏磁檢測器的整體結構。通過ug建立了檢測器的三維模型，對儲罐底板漏磁檢測方法進行了研究，獲取了磁化器尺寸與漏磁信號強度之間的關系，得到了漏磁檢測器的理論仿真信號，為檢測器的研制奠定了理論基礎。其次，為滿足儲罐底板在油檢測要求，在對比分析常用動、靜密封技術的基礎上，設計了適用于油性環境中進行檢測的密封結構。并根據檢測器實際工作狀況和性能要求建立了有限元虛擬樣機，對檢測器的動力學特性以及機構強度進行了計算和仿真分析。最后，在上述理論研究和分析的基礎上，研制開發了儲罐底板漏磁檢測器。搭建了實驗平臺，基于實驗室環境對檢測器的實際檢測能力進行了測試，并與理論信號進行了對比。結果表明：檢測器能夠準確檢測出20%深的模擬腐蝕坑缺陷，滿足相關標準規范。
要求，且運動性能可靠、密封性能良好，具有良好的應用前景。

關鍵詞：儲罐漏磁檢測在油檢測磁化器.
目錄

摘要 1
Abstract............................................................................................................................2
第一章緒論 3
1.1 課題概述 3
1.1.1 課題來源 3
1.1.2 課題的提出 3
1.1.3 課題的目的和意義 4
1.2大型儲罐檢測國內外研究現狀 4
1.2.1 超聲檢測法 4
1.2.2 磁粉檢測法 5
1.2.3 射線檢測法 5
1.2.4 滲透檢測法 5
1.2.5 平板導波檢測 5
1.2.6 聲發射檢測法 6
1.2.7 漏磁檢測法 6
第二章儲罐底板漏磁檢測器總體設計 11
2.1 引言 11
2.2 漏磁檢測器總體機械結構 11
2.2.1 行進驅動模塊設計 12
2.2.2 轉向驅動模塊設計 14
2.2.3 檢測探頭模塊設計 15
第三章儲罐底板漏磁檢測器驅動裝置研制 17
3.1 引言 17
3.2 驅動裝置密封設計 18
3.2.1 驅動裝置的靜密封設計及密封材料選擇 19
3.2.2 行進驅動模塊的動密封設計 20
3.2.3 轉向驅動模塊的動密封設計 21
第四章漏磁檢測器動力學仿真 22
4.1 引言 22
4.1.1 漏磁檢測器動力性能的基本要求 23
4.1.2 檢測器動力學仿真模型建立 23
4.2.1 檢測器靜態載荷計算 24
參考文獻 26
致謝 28
...
