垂直式垃圾壓縮裝置總體設計

文件大小： 1.75 MB
下載次數：
文件評級：
更新時間：2014-06-27
發布人： 482923078

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

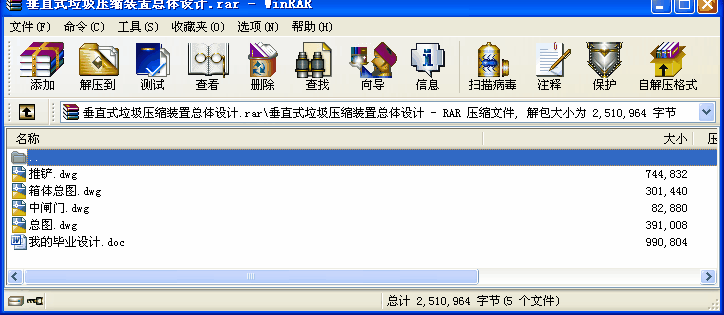

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

摘要
隨著城市生活垃圾數量的不斷增加，實行生活垃圾壓縮轉運勢在必行。垂直式垃圾壓縮裝置是垃圾中轉站的關鍵、核心設備之一，其主要功能是利用液壓系統的驅動將收集到中轉站的垃圾壓縮成塊，實現垃圾減容，能增大轉運量，提高轉運效率。
本文以垂直式垃圾壓縮裝置為研究對象，對其進行了結構設計和液壓系統設計。論文的主要工作如下：
1．綜合分析比較各類垃圾中轉站的優缺點，確定了本課題的研究對象的工作環境——垂直式壓縮垃圾中轉站；
2.對垂直式垃圾壓縮裝置的整機結構及垃圾箱總成、機架、壓力裝置及其液壓系統的液壓缸進行設計和計算；
3.根據垃圾壓縮裝置的實際工作要求,對各機構和整機的液壓系統原理進行了設計,選擇與計算了部分元件的關鍵參數,使液壓系統工作可靠、操作簡便。

關鍵詞：垃圾壓縮裝置，液壓系統，液壓缸
目錄
摘要 1
ABSTRACT 2
第一章緒論 3
1.1垃圾壓縮裝置的簡介 3
1．1．1垂直式垃圾壓縮裝置 3
1．1．2壓裝式垃圾壓縮裝置 3
1．1．3小型垃圾壓縮裝置 3
1．2課題研究背景及意義 4
1．2．1課題研究背景 4
1．2．2課題研究意義 6
1．3課題研究現狀及存在問題 6
1．3．1研究現狀 6
1．3．2存在問題 7
1．4本文的主要研究內容 8
1.5本章小結 8
第二章垂直式垃圾壓縮裝置的結構設計 9
2．1垃圾壓縮裝置形式的確定 9
2．1．1城市生活垃圾壓縮裝置的基本類型 9
2．1．2垃圾壓縮裝置整體方案的確定 10
2．2垂直式垃圾壓縮裝置的總體設計 11
2．3垃圾箱總成的設計 12
2．4機架的設計 13
2 ．5壓力裝置的設計 14
2．6三聯液壓缸的設計 15
2．6．1液壓缸工作壓力的確定 16
2．6．2液壓缸內徑D及活塞桿直徑d的確定 16
2．6．3液壓缸壁厚及外徑的計算 18
2．6．4液壓缸工作行程和缸體長度的確定 20
2．6．5液壓缸結構形式的確定 20
2．7本章小結 21
第三章垂直式垃圾壓縮裝置液壓傳動系統的設計 22
3.1垂直式垃圾壓縮裝置液壓系統的基本要求 22
3.2液壓系統原理設計 22
3．2．1閥和基本回路 22
3．2．2壓頭裝置液壓系統設計 23
3．2．3推板機構液壓系統設計 24
3．2．4中門機構液壓系統設計 25
3．2．5整個裝置的液壓系統 26
3．3部分參數的選擇與計算 27
3．3．1系統壓力（p）與流量（q）的確定 27
3．3．2系統功率的計算與電動機的選擇 27
3．3．3液壓泵選擇及排量計算 27
3．4液壓傳動系統的主要特點 28
3．5本章小結 28
第四章全文總結與展望 29
4．1全文總結 29
4．2展望 29
參考文獻 30
致謝 31
附件 32 ...
