成形車刀及矩形花鍵的設計

文件大小： 213.4 KB
下載次數：
文件評級：
更新時間：2014-06-23
發 布人： 2303143778

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：
該文件為 rar 格式（源文件可編輯），下載需要 20 積分

1.1 前言
成形車刀又稱為樣板刀,它是加工回轉體成形表面的專用刀具,它的切削刃形狀是根據工件廓形設計的.成型車刀主要用于大量生產,在半自動或自動車床上加工內,外回轉體的成型表面.

成型車刀的種類很多,按照刀具本身的結構和形狀分為:平體成形車刀,棱體成形車刀和圓體成形車刀三種.它的優點和缺點:穩定的加工質量,生產率較高,刀具的可重磨次數多,使用期限長,但是它的設計,計算和制造比較麻煩,制造成本高.目前多在紡織機械廠,汽車廠,拖拉機廠,軸承廠等工廠中使用.

1.2設計要求

設計要求：按照要求完成一把成型車刀，并且能夠用該刀具加工出圖示的工件。

1.3 選取刀具材料
工件材料為：黃銅；硬度HBS100 ；強度σb = 390MPa。
選取刀具材料： V
1.4選擇前角及后角
由表（2-4）《金屬切削刀具設計簡明手冊》得： =20°， =15°。
目錄
一成形車刀的設計
1.1 前言...........................................................2
1.2 設計要求.......................................................2
1.3 選取刀具材料...................................................2
1.4 選取前角和后角. ...............................................2
1.5 刀具廓形及附加刀刃計算.........................................2
1.6 計算切削刃的總長度.............................................4
1.7 確定結構尺寸...................................................4
1.8 用計算法求圓體成形車刀廓形上的各個點所在圓半徑 ……………….5
1.9 最小后角的校驗.................................................6
1.10 車刀廓形寬度即為相應工件廓形的計算長度 ………………….7

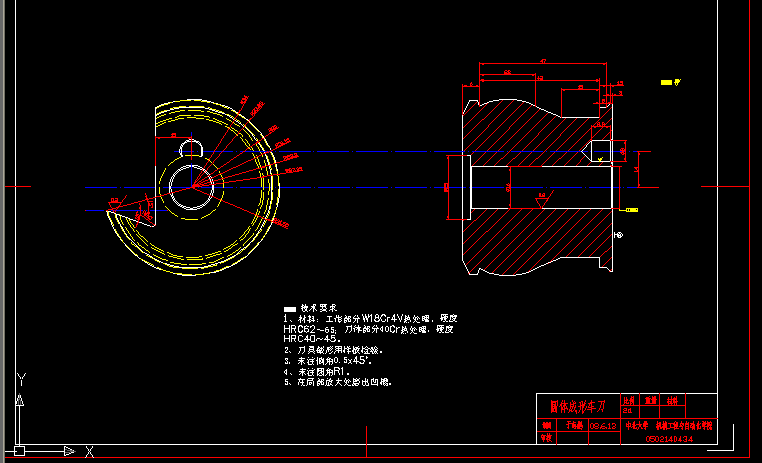

1.11 繪制刀具的加工工作圖和樣板工作圖……………………………………….7
二. 矩形花鍵拉刀的設計
2.1 花鍵孔尺寸.....................................................8
2.2 拉削長度 ..............8
2.3 工件材料........................................... ...........8
2.4 設計步驟.......................................................8
三小結..................................................17
四參考資料...............................................................................18 ...
