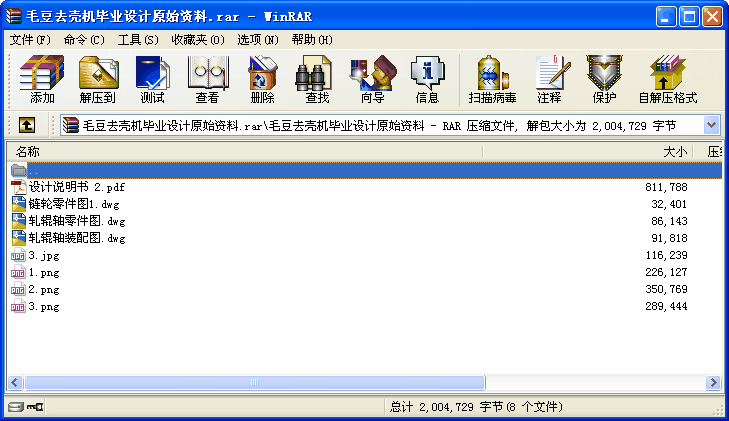

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

毛豆去殼機畢業設計
摘要：青毛豆是江蘇省特色農產品,也是城鄉居民喜愛的蔬菜食品，因其生產
季節性強，旺季集中上市，價格低廉，過了收獲季節，市場缺供或少供，農民種
植青毛豆的收入不高，存在一定的風險。目前主要通過保鮮、冷藏技術將青毛豆
延至淡季銷售，具體的方式有兩種：一種是將青毛豆莢直接入庫冷藏保鮮；另一
種是剝莢后的青毛豆籽經高溫蒸氣等處理后冷藏。前種方法保鮮時間較短，且銷
售后還需剝莢，費時費事；第二種方法保鮮時間較長，方便人們食用，且能增加
生產、經營者收入，有較強的發展勢頭，在海門已經初步形成了一個新興產業。
青毛豆剝殼機研制開發正是針對這一狀況提出，在分析青毛豆剝殼機原理的基礎
上，設計出一種全自動青毛豆剝殼機，并對關鍵部件——送料裝置和軋輥的設計
參數進行分析計算，得到了相應參數的理論計算模型。根據關鍵參數的理論計算
結果，制作了產品樣機，并利用新鮮毛豆進行了多次剝殼試驗，同時對試驗數據
進行統計分析。試驗結果表明，剝豆成功率穩定在99%以上，毛豆破損率穩定在
1%以下。
引言
毛豆以及其他一些豆類都具有很高的營養價值，而且口感良好，它具有下功
能：1.改善脂肪代謝：毛豆中的脂肪含量明顯高于其它種類的蔬菜，但其中多
以不飽和脂肪酸為主，如人體必需的亞油酸和亞麻酸，它們可以改善脂肪代謝，
有助于降低人體中甘油三酯和膽固醇;2.改善大腦的記憶力：毛豆中的卵磷脂是
大腦發育不可缺少的營養之一，有助于改善大腦的記憶力和智力水平;3. 改善便
秘：毛豆中還含有豐富的食物纖維，不僅能改善便秘，還有利于血壓和膽固醇的
降低;4. 養顏潤膚：有效改善食欲不振與全身倦怠的功效。毛豆營養豐富均衡，
含有有益的活性成分，經常食用，對女性保持苗條身材作用顯著;對肥胖、高血
脂、動脈粥樣硬化、冠心病等疾病有預防和輔助治療的作用。因此在日常生活中
深愛人們的喜愛。毛豆深加工過程中最復雜和費時的工序就是剝殼。手工剝殼方
式具有費時費力、效率低、不衛生以及品質不一等缺點，給生產者帶來了種種不
便。
目前，市場上雖然已經有一些專門的毛豆剝殼設備，但功能還不夠完善，技
術不是很成熟，缺乏成型的毛豆脫殼機具，阻礙了毛豆深加工的產業化發展。理
論分析與實驗研究表明，影響剝殼效果的主要原因是殼韌豆脆，籽粒易受傷，導
致剝殼成功率不高。本文研制的毛豆剝殼機不但能快速、便捷地脫殼，而且操作
方便，剝豆成功率較高。
毛豆去殼原理
軋輥式毛豆剝殼機主要由振動料斗、機體、輸送機構、導料板、軋輥和豆與
殼分離引導板組成，將毛豆莢放入儲料斗中，電機帶動偏心軸轉動，由于偏心軸
質量分布不勻所以在轉動過程中將產生激振力，使豆莢較分散且均勻地落在傳輸
帶上，經傳輸帶把豆送到導料板，進而滑落卷入軋輥中。由于兩軋輥反向旋轉，
同時兩軋輥之間有一定的間隙，能夠使豆莢的一部分被軋輥夾持并被擠壓，使豆
粒從豆殼中脫出，而豆殼被軋輥卷入，使豆粒和豆殼分離。經一塊V 形分離引導
板將豆粒導入豆粒收集盤中，把豆殼導入到豆殼收集盤中。
擠壓式剝殼是本文所述剝殼機的核心技術，借助于軋輥對豆粒擠壓，使豆粒
從豆殼中脫出。其中，反向旋轉的一對軋輥為剝殼機的核心裝置，它能有效破殼
的原理如下：毛豆豆莢為扁長條狀，中間厚，兩頭扁平，籽粒在殼內縱向排列，
籽粒間有一定間隙，受外力擠壓時會移動；豆莢外殼比較柔韌，兩片豆殼結合處
破壞應力較小，當被施加外力時，籽粒可以從兩豆殼結合處輕松脫出HJ。當長
條狀毛豆莢經送料裝置縱向輸送到雙軋輥時，豆莢扁平的一端首先被反向轉動的
軋輥夾持，軋輥轉動，豆莢通過軋輥向前移動。由于兩軋輥間隙較小(大約在1．
7—2．Omm 之間)，豆莢中間厚鼓部分難以通過，莢中籽粒受到軋輥的擠壓，與
莢殼產生相對運動，向后移動的籽粒將莢殼撐開，脫離豆殼，實現剝殼脫粒口]。
這時，豆殼在雙軋輥的前側，籽粒在后側，達到了粒殼分離和分置。 ...
