絞龍式和面機設計CAD圖紙

文件大小： 3.83 MB
下載次數：
文件評級：
更新時間：2014-06-18
發布人： 2562353864

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

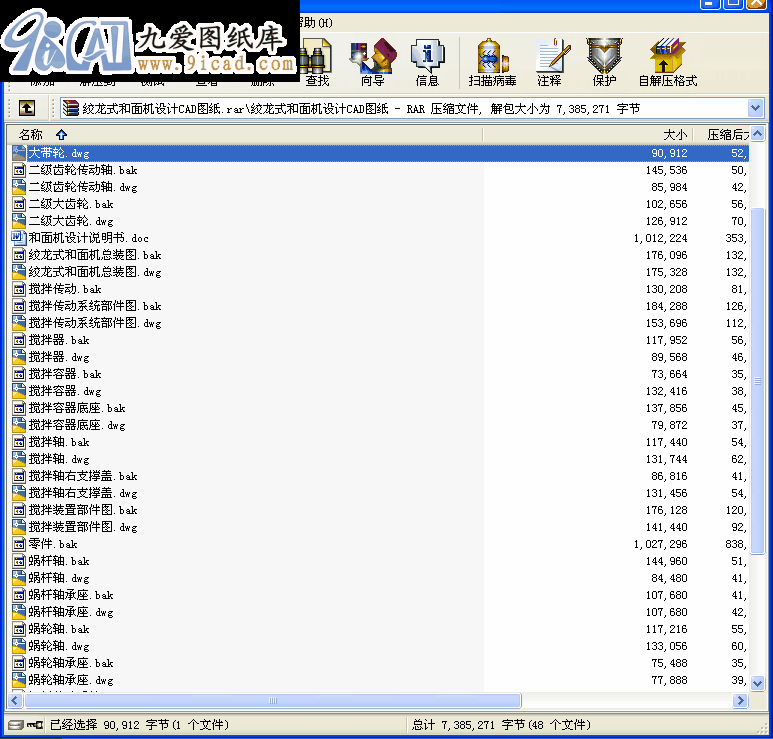

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

1.1和面機概述
和面機在食品加工中用來調制粘度極高的漿體或塑性固體，主要是揉制各種不同性質的面團，包括酥性面團、韌性面團、水面團等。
（一）和面機調制基本過程
和面機調制面團的基本過程由攪拌槳的運動來決定。水、面粉及其他輔料倒入攪拌容器內，開動電動機使攪拌槳轉動，面粉顆粒在槳的攪動下均勻地與水結合，首先形成膠體狀態的不規則小團粒，進而小團粒相互粘合，逐漸形成一些零散的大團塊。隨著槳葉的不斷推動，團塊擴展揉捏成整體面團。由于攪拌槳對面團連續進行的剪切、折疊、壓延、拉伸及揉合等一系列作用，結果調制出表面光滑，具有一定彈性、韌性及延伸性的理想面團。若再繼續攪拌，面團便會塑性增強，彈性降低，成為粘稠物料。
（二）和面機分類
和面機有臥式與立式兩種結構，也可分為單軸、多軸或間歇式、連續式。
1．臥式和面機
臥式和面機的攪拌容器軸線與攪拌器回轉軸線都處于水平位置；其結構簡單，造價低廉，卸料、清洗、維修方便，可與其他設備完成連續生產，但占地面積較大。這類機器生產能力（一次調粉容量）范圍大，通常在25～400kg/次左右。它是國內大量生產合各食品廠應用最廣泛的一種和面設備。
2．立式和面機
立式和面機的攪拌容器軸線沿垂直方向布置，攪拌器垂直或傾斜安裝。結構型式與立式打蛋機相似，只是傳動裝置較簡單。有些設備攪拌容器作回轉運動，并設置了翻轉或移動卸料裝置。
立式和面機結構簡單，制造成本不高。但占空間較大，卸料、清洗不如臥式和面機方便。直立軸封如長期工作會使潤滑劑泄漏，造成食品污染。
