墊片沖壓模設計

文件大小： 1.83 MB
下載次數：
文件評級：
更新時間：2013-12-21
發 布人： majianyong

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

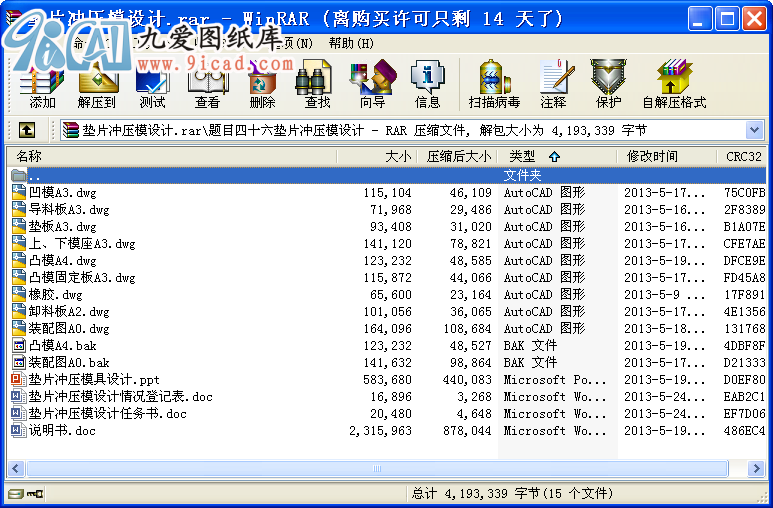

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

摘要

模具是現代工業生產中重要的工藝裝備之一。在鑄造、鍛造、沖壓、塑料、橡膠、玻璃、粉末冶金、陶瓷等生產行業中得到廣泛應用。近年來，我國的模具工業也有了較大的發展，模具制造工藝和生產裝備智能化程度越來越高，極大地提高了模具制造的精度、質量和生產率。
本設計是墊片的冷沖壓模具設計，利用的是級進模生產的。級進模，又稱為多工位級進模、連續模、跳步模，它是在一副模具內，按所加工的工作分為若干等距離的工位，在每個工位設置一個或幾個基本沖壓工序，來完成沖壓工作某部分的加工。被加工材料，事先加工成一定寬度的條料，采用某種送進方法，每次送進一個步距。經逐個工位沖制后，便得到一個完整的沖壓工件。在一副級進模中，可以連續完成沖裁、彎曲、拉深、成形等工序。一般來說，無論沖壓零件形狀怎么復雜，沖壓工序怎樣多，均可用一副級進模沖成完成。
本設計重點是在分析沖裁變形過程及沖裁件質量影響因素的基礎上，主要介紹沖裁件的工藝性分析、確定沖裁工藝方案、選擇模具的結構形式、進行必要的工藝計算、選擇與確定模具的主要零部件的結構與尺寸、校核模具閉合高度及壓力機有關參數、繪制模具總裝圖及零件圖都是這次設計的主要內容。
本次設計不僅讓我熟悉了課本所學的知識，而且我做了把所學到的知識運用到實踐當中，更讓我了解了級進模設計的全過程和加工實踐的各種要點。

關鍵詞：墊片級進模冷沖壓

1緒論
1.1沖壓的概念、特點及應用沖壓是利用安裝在沖壓設備（主要是壓力機）上的模具對材料施加壓力，使其產生分離或塑性變形，從而獲得所需零件（俗稱沖壓或沖壓件）的一種壓力加工方法。沖壓通常是在常溫下對材料進行冷變形加工，且主要采用板料來加工成所需零件，所以也叫冷沖壓或板料沖壓。與機械加工及塑性加工的其它方法相比，沖壓加工無論在技術方面還是經濟方面都具有許多獨特的優點。主要表現如下： (1) 沖壓加工的生產效率高，且操作方便，易于實現機械化與自動化。（2）沖壓時由于模具保證了沖壓件的尺寸與形狀精度，且一般不破壞沖壓件的表面質量,而模具的壽命一般較長。（3）沖壓可加工出尺寸范圍較大、形狀較復雜的零件，如小到鐘表的秒表，大到汽車縱梁、覆蓋件等，加上沖壓時材料的冷變形硬化效應，沖壓的強度和剛度均較高。（4）沖壓一般沒有切屑碎料生成，材料的消耗較少，且不需其它加熱設備，因而是一種省料，節能的加工方法，沖壓件的成本較低。沖壓加工在現代工業生產中，尤其是大批量生產中應用十分廣泛。相當多的工業部門越來越多地采用沖壓法加工產品零部件，如汽車、農機、儀器、儀表、電子、航空、航天、家電及輕工等行業。在這些工業部門中，沖壓件所占的比重都相當?shù)拇螅賱t60%以上，多則90%以上。不少過去用鍛造、鑄造和切削加工方法制造的零件，現在大多數也被質量輕、剛度好的沖壓件所代替。 ...
