轎車5+1檔變速器設計

文件大小： 1.03 MB
下載次數：
文件評級：
更新時間：2014-06-02
發 布人： 1955422769

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

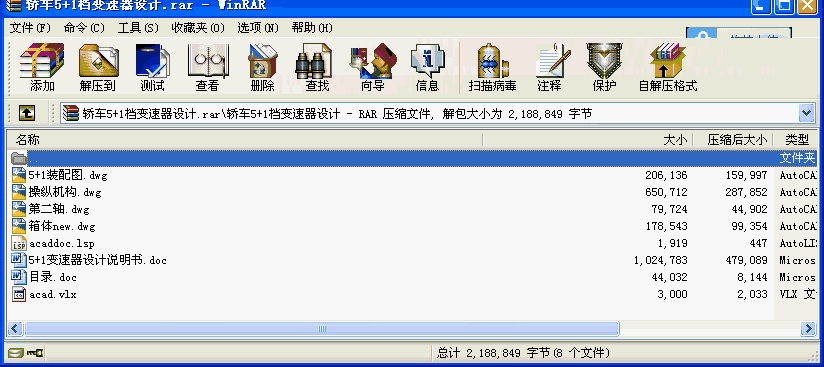

該文件為 rar 格式（源文件可編輯），下載需要 30 積分

摘要

本設計的任務是設計一臺用于轎車上的FR式的手動變速器。本設計采用中間軸式變速器，該變速器具有兩個突出的優點：一是其直接檔的傳動效率高，磨損及噪聲也最小；二是在齒輪中心距較小的情況下仍然可以獲得較大的一檔傳動比。
根據轎車的外形、輪距、軸距、最小離地間隙、最小轉彎半徑、車輛重量、滿載重量以及最高車速等參數結合自己選擇的適合于該轎車的發動機型號可以得出發動機的最大功率、最大扭矩、排量等重要的參數。再結合某些轎車的基本參數，選擇適當?shù)闹鳒p速比。根據上述參數，再結合汽車設計、汽車理論、機械設計等相關知識，計算出相關的變速器參數并論證設計的合理性。
它功用是：①改變傳動比，擴大驅動輪轉矩和轉速的變化范圍，以適應經常變化的行駛條件，如起步、加速、上坡等，同時使發動機在有利的工況下工作；②在發動機旋轉方向不變的前提下，使汽車能倒退行駛；③利用空檔，中斷動力傳遞，以使發動機能夠起動、怠速，并便于發動機換檔或進行動力輸出。這臺變速器具有五個前進檔（包括一個超速檔五檔）和一個倒檔，并通過鎖環式同步器來實現換檔。

關鍵詞：變速器，鎖環式同步器，傳動比，中間軸，第二軸，齒輪
目錄

符號說明................................................... 1
前言....................................................... 3
第一章機械式變速器的概述及其方案的確定................. 6
§1.1 變速器的功用和要求............................... 6
§1.2 變速器結構方案的確定............................. 6
§1.3 變速器主要零件結構的方案分析.................... 12
第二章變速器主要參數的選擇與主要零件的設計............ 15
§2.1 變速器主要參數的選擇............................ 15
§2.2 各檔傳動比及其齒輪齒數的確定.................... 19
§2.3 齒輪變位系數的選擇.............................. 21
第三章變速器齒輪的強度計算與材料的選擇................ 22
§3.1 齒輪的損壞原因及形式............................ 22
§3.2 齒輪強度計算與校核.............................. 22
第四章變速器軸的強度計算與校核........................ 25
§4.1 變速器軸的結構和尺寸............................ 25
§4.2 軸的校核........................................ 27
第五章變速器同步器的設計.............................. 30
第六章變速器的操縱機構................................ 33

結論......................................................34
參考文獻..................................................35
致謝......................................................36
...
