繞線機機械結構部分的設計

文件大小： 433.35 KB
下載次數：
文件評級：
更新時間：2014-05-29
發布人： 211018991

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

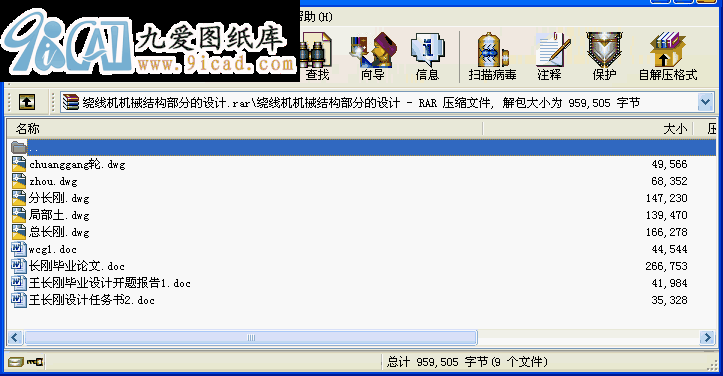

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

摘要

本文主要介紹了恒張力繞線機機械結構設計部分，包括其材料的選取、裝置的設計等。在材料選取方面，本設計依據的原則是適合設計的需要，材料以價格低廉為主，在裝置設計方面以結構簡單為主。
機械部分裝置由三部分組成，即放線部分、傳線部分和繞線部分。放線部分結構為一步進電動機通過聯軸器聯接傳動軸，傳動軸設計為階梯狀，兩端向中間逐漸加粗，傳動軸另一端固定放線輥子。送線部分采用V帶傳動，電動機軸直接聯在V帶傳動的主動輪上，繞線部分工作臺結構類似于放線部分，另外送線部分可通過導軌進行橫向的調整，繞線部分的工作臺可通過絲杠螺母座帶動在導軌上進行縱向的調整。
工作原理為首先調整送線部分，使其與放線部分和繞線部分橫向平齊，然后調整繞線部分工作臺，達到要求進行固定，這樣保證繞線過程始終保持直線運動，繞線部分的輥子為橢圓型，為保證繞線的力為恒力，則要求繞線速度為變化，那么放、送線速度為恒定。裝置為數控裝置，含有報警等功能，工人只需打斷后拆裝定子繞組。

關鍵詞繞線機裝置聯軸器螺母座
目錄

摘要 I
Abstract II
第 1 章緒論 2
1.1 本課題的研究意義 2
1.2 本課題的基本內容簡介 2
第 2 章電機的選擇 4
2.1 電機的概述及特點 4
2.2 步進電動機負載的估算 5
2.3 系統設計常用計算公式 6
2.4 步進電動機的選擇程序 7
2.5 確定本設計的電動機 10
第 3 章機械部分設計 15
3.1 放線部分設計 15
3.2 送線部分設計 19
3.2.1 帶的選取與結構設計 19
3.3 繞線部分設計 22
第 4 章繞線機電路設計部分 24
4.1 電路部分的選擇 24
第 5 章繞線機模擬仿真部分 25
5.1 系統仿真技術概述 25
5.2 計算機仿真技術現狀與未來 25
5.3 仿真建模的方法 26
參考文獻 28
致謝 29
附錄1 30 ...
