真空熔爐設計

文件大小： 1.28 MB
下載次數：
文件評級：
更新時間：2014-05-29
發布人： 211018991

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

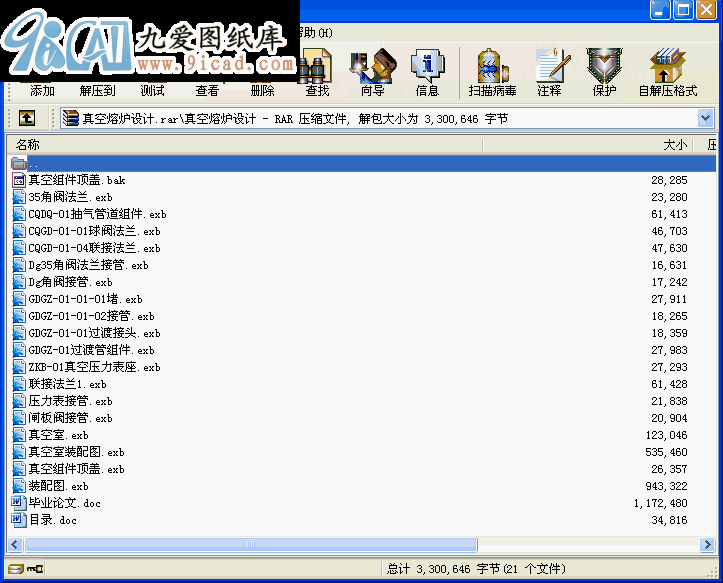

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

摘要

本論文設計的是為冶金工業中用來提高鎬基合金性能的設備提供必要條件的系統——真空獲得系統，設計主要包括：溶煉室真空機組、熔滲室真空機組、快淬室真空機組的設計等等。
真空獲得技術是一切真空應用的技術基礎,真空獲得設備關系到所有真空應用設備的運行和使用。為了滿足設備可以在高真空的條件下工作，所以選擇合適的機械泵，羅茨泵，分子泵組成合適的真空機組，使各真空室達到工作的真空條件。
在設計中，為了使溶煉室、熔煉室達到高真空選擇機械泵與羅茨泵組成前級泵機組進行預抽達到粗真空，分子泵為高級泵即主抽泵。快淬室在低真空條件下工作選擇機械泵、羅茨泵進行抽真空。密封方面，采用了機械密封，密封性能可靠。

關鍵詞：真空機組；機械泵；羅茨泵；分子泵；粗真空；高真空
目錄
1 緒論 1
1.1 非晶合金發展概述 1
1.2 Zr基非晶合金的性能 2
1.2.1 力學性能 2
1.2.2 耐腐蝕性能 4
1.2.3 加工性能 4
1.3 真空獲得設備發展概述 4
1.3.1 真空技術發展簡介 4
1.3.2 綜合評價 5
2 鋯基非晶合金真空熔煉壓力熔滲爐真空系統設計 6
2.1 工作原理及主要技術性能指標 6
2.2 真空獲得系統 7
2.2.1 真空機組選用原則 7
2.2.2 真空泵工作壓力范圍 8
2.2.3 旋片泵工作原理及其型號確定 10
2.2.4 羅茨泵工作原理及其型號確定 15
2.2.5 羅茨泵真空機組抽氣速率 22
2.2.6 分子泵工作原理及其型號確定 23
3 熔煉室殼體計算 28
4 熔滲爐的殼體設計與壁厚計算 29
4.1 殼體壁厚計算 29
4.2 筒體上部大法蘭的設計計算 33
5 真空室抽氣時間計算 33
5.1 氣體沿管道流動狀態及流導計算 33
5.2 抽氣時間計算 38
5.2.1 粗真空、低真空下抽氣時間 38
5.2.2 高真空下抽氣時間計算 40
6 結論 42
7 致謝 43
8 參考文獻 44 ...
