深孔鉆鏜床主軸變速箱設計

文件大小： 1.72 MB
下載次數：
文件評級：
更新時間：2014-05-29
發布人： 211018991

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

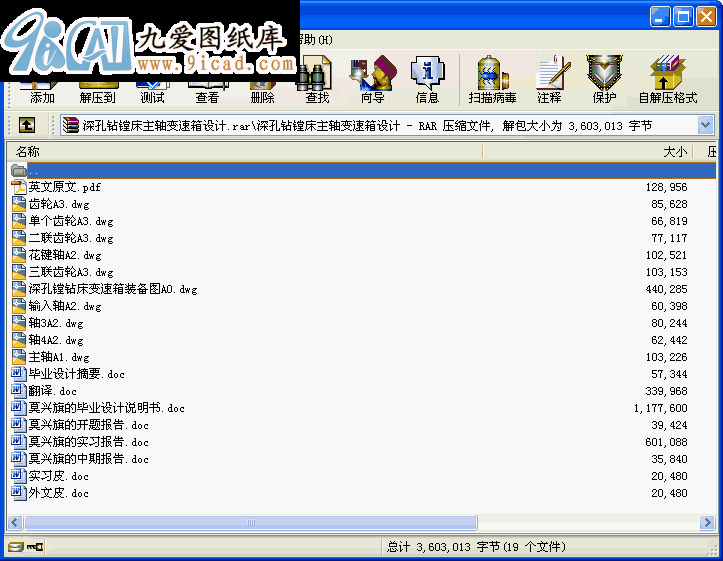

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

摘要

鏜床是指主要用鏜刀在工件上加工已有預制孔的機床。通常，鏜刀旋轉為主運動，鏜刀或工件的移動為進給運動。主要用于加工高精度孔或一次定位完成多個孔的精加工，此外還可以從事與孔精加工有關的其他加工面的加工。
按結構和被加工對象分
(1) 臥式鏜床：鏜軸水平布置并做軸向進給，主軸箱沿前立柱導軌垂直移動，工作臺做縱向或橫向移動，進行鏜削加工。這種機床應用廣泛且比較經濟，它主要用于箱體(或支架)類零件的孔加工及其與孔有關的其他加工面加工。
(2) 坐標鏜床：具有精密坐標定位裝置的鏜床，它主要用于鏜削尺寸、形狀、特別是位置精度要求較高的孔系，也可用于精密坐標測量、樣板劃線、刻度等工作。
(3) 精鏜床：用金剛石或硬質合金等刀具，進行精密鏜孔的鏜床。
(4) 深孔鏜床：用于鏜削深孔的鏜床。
此外還有能進行銑削的銑鏜床，或進行鉆削的深孔鉆鏜床。
機械加工工藝中的深孔通常是指工件長度大于直徑5倍以上的孔，在其加工過程中存在著排屑、導向、冷卻與潤滑等三大問題。其加工的效率和質量在經過近一個世紀的發展，深孔加工技術以達到了較高的水平。
在以下的內容里面將會對深孔鉆鏜床的床頭箱設計的介紹，其中包括：傳動設計的步驟與方法；蓋軸和齒輪的校核的設計，其中有軸和齒輪的接觸疲勞強度和彎曲疲勞強度的校核；以及軸承的選用；三角皮帶的選用等等。

關鍵詞：鏜床；深孔加工技術；軸；床頭箱；齒輪；軸承。
目錄

前言 2
1 深孔加工簡介 3
1.1 深孔加工技術發展概況 3
1.2 冷卻系統及切削液 5
1.3 深孔加工時應注意的問題 7
1.4 深孔加工機床 8
2主軸變速箱的設計 10
2.1 傳動設計 10
2.1.1傳動方案設計 10
2.1.2 傳動系圖、結構式、轉速圖的選擇 10
2.2 齒輪的計算、校核和確定 17
2.2.1齒輪模數的初步計算 17
2.2.2 齒輪的強度校核 19
2.2.3 齒輪齒數的確定 20
2.3 軸和齒輪的計算轉速 21
2.4 軸的結構設計和軸的校核 22
2.4.1軸的結構設計 23
2.4.2 軸的剛度校核 24
2.5 軸的材料選擇及熱處理 45
2.6 軸承的選用及其校核 46
2.6.1軸承的選用、校核 46
2.6.2軸承的預緊和游隙 48
2.6.3 軸承的密封 49
2.6.4 軸承的潤滑 51
2.7 三角帶的選取 52
結束語 56
致謝 58
參考文獻 59 ...
