拖式混凝土輸送泵的泵送部分設計

文件大小： 2.95 MB
下載次數：
文件評級：
更新時間：2014-05-27
發布人： 1376370941

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

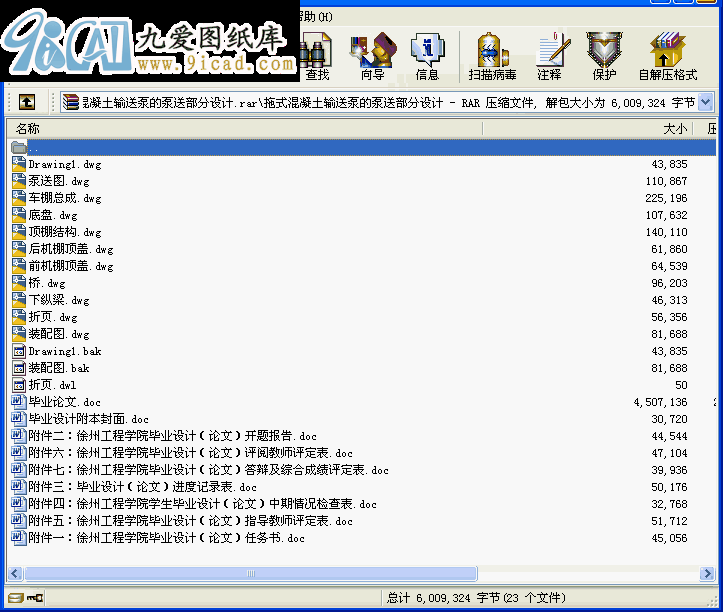

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

摘要
HBT60混凝土輸送泵是一種將符合泵送條件的混凝土通過水平或垂直鋪設的管道連續地輸送到建筑施工現場的混凝土輸送機械。它被廣泛地應用于城建、礦山、電力、能源、交通及其他部門的混凝土建筑工程中。
HBT60混凝土輸送泵的兩個液壓缸分別與兩個混凝土輸送缸串聯，在兩個液壓活塞驅動下，兩個混凝土輸送缸在分配閥的控制下，交替地將混凝土吸入和排出。HBT60混凝土輸送泵的分配閥為S形管閥，它的一端與輸送管接通，另一端則通過擺動與兩個混凝土輸送缸交替接通，對準哪一個缸口，哪一個缸就向外排出混凝土。同時，另一個缸則從料斗中吸入混凝土。S管閥的擺動是通過對稱配置于S管閥回轉軸兩側的液壓缸推力臂來實現的。

關鍵詞混凝土輸送泵；液壓缸；S管閥；分配閥
目錄
1 緒論 1
1.1 混凝土輸送泵的簡介 1
1.2 混凝土輸送泵的發展趨勢 2
2 混凝土泵技術參數及原理 3
2.1 主要技術參數 3
2.2 主要組成部分 4
2.2.1 分配閥及料斗 4
2.2.2 推送機構 7
2.3 泵送原理 8
3 液壓系統 10
3.1 液壓系統組成 10
3.1.1 混凝土輸送液壓系統 10
3.1.2 主泵送油路系統 11
3.1.3 攪拌及冷卻液壓系統 13
3.1.4 水清洗液壓系統 14
3.1.5 擺動系統 14
3.1.6 潤滑系統 14
3.2 泵液壓系統的設計計算 15
4電氣控制系統 23
4.1 動力控制系統 23
4.2 泵送控制系統 24
4.3 有限遙控系統 24
4.4 各元件的功能說明表 24
4.5 可編程控制器的一般檢查說明 25
4.6 電控柜面板控制按鈕及壓力表功能說明 26
5車架及軸的設計計算 28
5.1 橋軸和車架的設計計算 28
5.2 車架材料的選擇 30
6泵送混凝土 31
6.1 泵送混凝土的基本要求 32
6.1.1 混凝土的調度 32
6.1.2 骨料級配 32
結論 35
致謝 36
參考文獻 37
附錄 38 ...
