雙臥軸混凝土攪拌機機械部分設計

文件大小： 1.09 MB
下載次數：
文件評級：
更新時間：2014-05-27
發布人： 1376370941

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

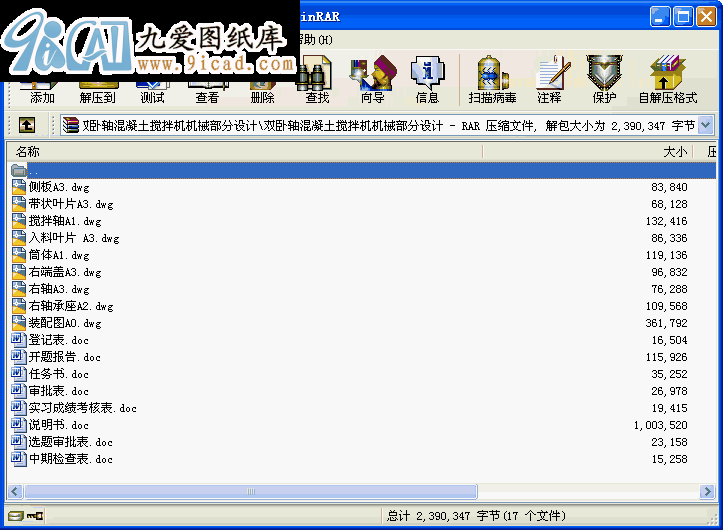

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

摘要：混凝土攪拌機是施工機械裝備中的重要設備,其產品質量和生產效率直接影響著建筑施工質量和建筑施工進度。強制式攪拌機是應用最普遍、使用率最高的混凝土攪拌機。雙臥軸攪拌機是新型攪拌機型，因其攪拌質量好，生產率高，被廣泛用于各種攪拌場合。本畢業設計從攪拌的目的和機理出發。工作時,物料在葉片推動下沿螺旋面移動,由于兩軸的旋轉方向相反,兩軸間的物料產生擠壓、翻滾和揉搓,以達到攪拌混合效果。通過對臥軸式攪拌機的葉片結構和曲面形狀進行合理的布置和設計，混凝土的質量和生產效率會有很大的提高。
關鍵詞：混凝土攪拌機；雙臥軸；葉片
目錄

摘要…………………………………………………………………………………1
關鍵詞………………………………………………………………………………1
1前言…………………………………………………………………………………2
2總述…………………………………………………………………………………2
2.1 攪拌的作用………………………………………………………………2
2.1.1 混凝土的組成……………………………………………………2
2.1.2 攪拌的任務………………………………………………………3
2.1.3合理的攪拌機理……………………………………………………3
2.2 混凝土攪拌機的類型…………………………………………………4
2.3 國內外混凝土攪拌機的發展狀況………………………………………5
3 總體設計方案確定及動力元件選擇……………………………………………5
3.1 總體設計…………………………………………………………………5
3.2 混凝土攪拌機的工作原理………………………………………………9
3.3 電動機的選型……………………………………………………………6
3.4 減速器的選型……………………………………………………………6
3.5 聯軸器的選擇與計算……………………………………………………7
4 攪拌系統的設計與計算………………………………………………………8
4.1 總體方案的擬定…………………………………………………………8
4.2 方案的分析和確定………………………………………………………9
4.3葉片主要參數的設計……………………………………………………11
4.4 主軸轉速的確定…………………………………………………………12
4.5 螺旋葉片的加工…………………………………………………………13
4.5.1 葉片螺旋面的成形………………………………………………14
4.5.2坯料形狀的選擇…………………………………………………14
4.5.3 整圓坯料尺寸的確定……………………………………………14
4.5.4 壓模主要尺寸的確定……………………………………………14
4.6 螺旋葉片的校核…………………………………………………………16
5筒體和攪拌軸的簡要設計………………………………………………………21
5.1 筒體的主要參數…………………………………………………………21
5.2 攪拌軸的主要參數………………………………………………………21
6軸的設計與計算…………………………………………………………………22
6.1左軸的校核………………………………………………………………22
6.1.1 初步估算軸的直徑………………………………………………22
6.1.2 軸的結構設計……………………………………………………22
6.1.3 軸承的校核……………………………………………………23
6.1.4軸的校核…………………………………………………………25
6.2 鍵的校核…………………………………………………………………26
6.3 銷軸的校核………………………………………………………………26
6.4 右軸的校核………………………………………………………………27
6.4.1初步估算軸的直徑………………………………………………27
6.4.2 軸的結構設計……………………………………………………27
6.4.3 軸的強度校核……………………………………………………28
6.4.4 軸承的校核………………………………………………………29
6.5 攪拌軸套筒的校核……………………………………………………30
7結論………………………………………………………………………………31
參考文獻……………………………………………………………………………31
致謝…………………………………………………………………………………33 ...
