升板機前后輔機的設計

文件大小： 3.8 MB
下載次數：
文件評級：
更新時間：2014-05-26
發布人： 1419745246

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

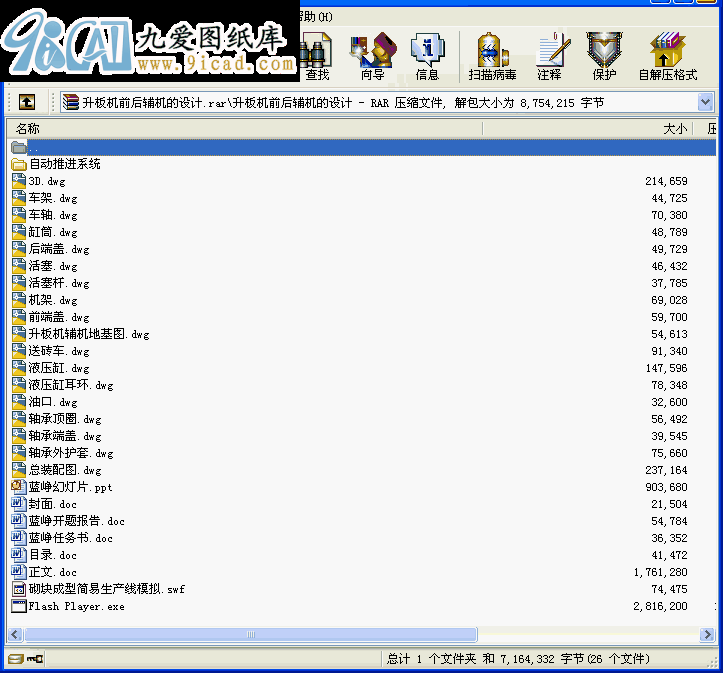

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

[摘要]：本文首先介紹了升板機前后輔機裝置相關背景知識和發展現狀，重點強調了升板機前后輔機裝置的提出及意義。
其中討論了升板機前后輔機裝置的基本原理和使用工況，突出介紹了該裝置的工作特點及實際用途，重點闡述了設計的總體思路和各個零部件的設計選用及配合，并對該裝置的關鍵部位設計及相關傳動原理做出了詳細的說明。
最后，本文就總體設計上的優劣進行了客觀的分析，針對設計中存在的不足及日后的改進提出了可行性的解決方案。

[關鍵詞]：自動推進液壓傳動銜接定位

目錄

1.引言 1
1.1升板機前后輔機裝置的提出及意義 1
1.2升板機前后輔機裝置基本原理 2
1.3升板機前后輔機裝置重點研究問題及解決思路 2
2.升板機前后輔機裝置主要參數設計 4
2.1二工位送磚車基本參數計算 4
2.1.1二工位送磚車基本結構的設計 4
2.1.2二工位送磚車基本尺寸計算 4
2.1.3二工位送磚車滿載質量計算 5
2.2升板機前后輔機裝置空間尺寸計算 5
2.3二工位送磚車自動推進系統基本參數計算 6
3.液壓缸的設計選用說明 7
3.1液壓缸基本結構的選擇 7
3.2液壓缸主要參數的計算 7
3.2.1額定壓力的選定 7
3.2.2活塞桿實際推力計算 7
3.2.3液壓缸理論推力的計算 8
3.2.4液壓缸理論拉力的計算 8
3.2.5活塞桿伸縮速度計算 9
3.3液壓缸主要零部件的設計 9
3.3.1缸筒的設計 9
3.3.2活塞標準件的選用 10
3.3.3活塞桿的設計 11
3.3.4中隔圈的設計選用 13
3.3.5油口的選用 13
3.3.6密封件、防塵圈的選用 13
3.4液壓傳動系統的設計 13
4.二工位送磚車的設計 14
4.1車架的設計 14
4.1.1車架結構 14
4.1.2車架強度校核 14
4.2車軸與車輪的設計 15
5.二工位送磚車自動推進系統主要零部件的設計 16
5.1導向裝置的設計 16
5.1.1平衡導向裝置 16
5.1.2負載導向裝置 17
5.2齒輪的設計 18
5.2.1選定齒輪類型、精度等級、材料及齒數 18
5.2.2齒輪的設計 19
5.2.3齒輪其它基本參數的確定 21
5.3輔助機架的設計 22
5.3.1主邊框與側邊框 23
5.3.2橫撐與縱撐 23
5.3.3中撐 23
5.3.2墊板與護板 23
結論及尚存在的問題 24
致謝 25
參考文獻 26
附錄 27
...
