上料機液壓系統設計

文件大小： 545.18 KB
下載次數：
文件評級：
更新時間：2014-05-26
發布人： 1419745246

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

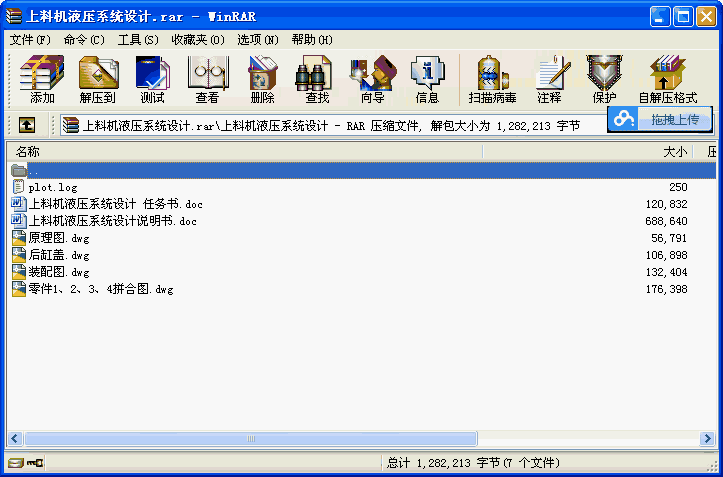

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

摘要液壓作為一個廣泛應用的技術，在未來更是有廣闊的前景。隨著計算機的深入發展，液壓控制系統可以和智能控制的技術、計算機控制的技術等技術結合起來，這樣就能夠在更多的場合中發揮作用，也可以更加精巧的、更加靈活地完成預期的控制任務。
液壓傳動是流體傳動的一種，其基本原理是在密閉的容器內，利用有壓力的油液作為工作介質來實現能量轉換和傳遞動力的。其中的液體稱為工作介質，一般為礦物油，它的作用和機械傳動中的皮帶、鏈條和齒輪等傳動元件相類似。
液壓系統主要由：動力元件（油泵）、執行元件（油缸或液壓馬達）、控制元件（各種閥）、輔助元件和工作介質等五部分組成。
液壓傳動的優缺點
1、液壓傳動的優點
（1）體積小、重量輕，因此慣性力較小，當突然過載或停車時，不會發生大的沖擊；
（2）能在給定范圍內平穩的自動調節牽引速度，并可實現無極調速；
（3）換向容易，在不改變電機旋轉方向的情況下，可以較方便地實現工作機構旋轉和直線往復運動的轉換；
（4）液壓泵和液壓馬達之間用油管連接，在空間布置上彼此不受嚴格限制；
（5）由于采用油液為工作介質，元件相對運動表面間能自行潤滑，磨損小，使用壽命長；
（6）操縱控制簡便，自動化程度高；
（7）容易實現過載保護。
2、液壓傳動的缺點
（1）使用液壓傳動對維護的要求高，工作油要始終保持清潔；
（2）對液壓元件制造精度要求高，工藝復雜，成本較高；
（3）液壓元件維修較復雜，且需有較高的技術水平；
（4）用油做工作介質，在工作面存在火災隱患；
（5）傳動效率低。
關鍵詞液壓缸活塞桿驗算供油調速
目錄

摘要 …………………………………………………………………………………………3
引言 …………………………………………………………………………………………5
第一章上料機的液壓系統設計……………………………………………………6
1.1設計要求…………………………………………………………………6
1.2負載分析…………………………………………………………………………6
1.2.1 工作負載……………………………………………………………………6
1.2.2 摩擦負載……………………………………………………………………6
1.2.3 慣性負載……………………………………………………………………7
1.3 負載圖和速度圖的繪制……………………………………………………8
1.4液壓缸主要參數的確定……………………………………………………9
1.4.1初選液壓缸的工作壓力………………………………………………9
1.4.2計算液壓缸的尺寸……………………………………………………9
1.4.3活塞桿穩定性校核………………………………………………………10
1.4.4求液壓缸的最大流量………………………………………………………10
1.4.5 繪制工況圖………………………………………………………………11
1.5液壓系統圖的擬定……………………………………………………………12
1.6液壓元件的選用…………………………………………………………………13
1.6.1確定液壓泵的型號及電動機功率…………………………………………13
1.6.2選擇閥類元件及輔助元件…………………………………………………14
1.7液壓系統的性能驗算…………………………………………………………15
1.7.1壓力損失及調定壓力的確定………………………………………………15
1.7.2系統的發熱與溫升…………………………………………………………17
第二章液壓缸…………………………………………………………………………18
2.1液壓缸的介紹………………………………………………………………………18
2.2液壓缸主要參數的確定……………………………………………………………20
2.2.1 液壓缸工作壓力……………………………………………………………20
2.2.2 液壓缸的長度和壁厚的確定………………………………………………20
2.2.3 液壓缸進出油口尺寸的計算………………………………………………21
2.3 液壓缸的結構設計…………………………………………………………21
2.3.1液壓缸的連接………………………………………………………………21
2.3.2活塞與缸體的密封形式……………………………………………………22
2.3.3液壓缸的輔助設置………………………………………………………22
2.4液壓缸零件的技術要求……………………………………………………23
2.4.1活塞桿……………………………………………………………………23
2.4.2缸體……………………………………………………………………23
2.4.3活塞……………………………………………………………………24
結論…………………………………………………………………………………………25
致謝…………………………………………………………………………………26
參考文獻……………………………………………………………………………27
...
