立式銑床立銑頭設計

文件大小： 1.56 MB
下載次數：
文件評級：
更新時間：2014-05-26
發布人： 1419745246

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

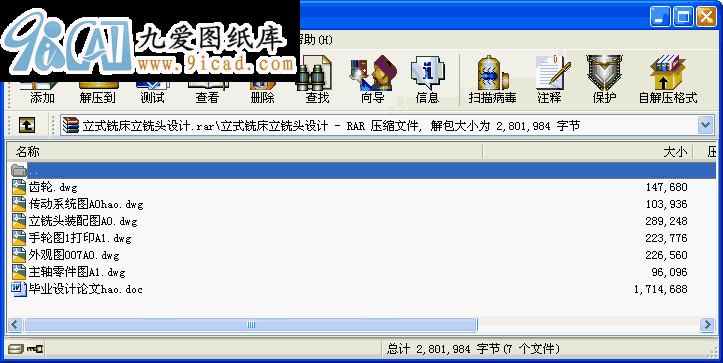

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

摘要
隨著制造業的發展，高速度、高效率、高精度和高剛度已經成為當今機床發展的主要方向。為了滿足當前機床市場的需要，銑床已經成為了當今機械行業一個重要的發展趨勢，特別是在工業制造，加工過程中有著舉足輕重的地位。在各式各樣的機床中，立式銑床有著獨特的加工對象。主要是對大型的平面、溝槽等進行銑削。在對銑床的研究中達到了一定的水平，從而銑床的主要配件立銑頭的研究在一定程度上也達到了空前的規模。通過以往的加工經驗可以對立銑頭的研究在一定程度上有所改進，銑床主軸是靠齒輪進行傳動的。銑床銑頭的轉動方式有多種多樣，每種機床銑頭的形式都不盡相同。立銑頭的傳動方式也是多種多樣，立銑頭主軸傳動系統采用齒輪傳動，傳動形式采用集中式傳動，主軸變速系統采用多聯滑移齒輪變速。齒輪傳動具有傳動效率高，結構緊湊，工作可靠、壽命長，傳動比準確等優點，齒輪機構是現代機械中應用最廣泛的傳動機構，用于傳遞空間任意兩軸或多軸之間的運動和動力。現在的工業發展對銑削有了更加苛刻的要求，高精度、高速度、高效率、復合型、智能型等是今后發展的主要趨勢。
關鍵詞：銑床；齒輪傳動；傳動系統圖；立銑頭
