熱電站用安全閥CAD設計

文件大小： 53.41 MB
下載次數：
文件評級：
更新時間：2014-05-25
發布人： lengbingbing

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

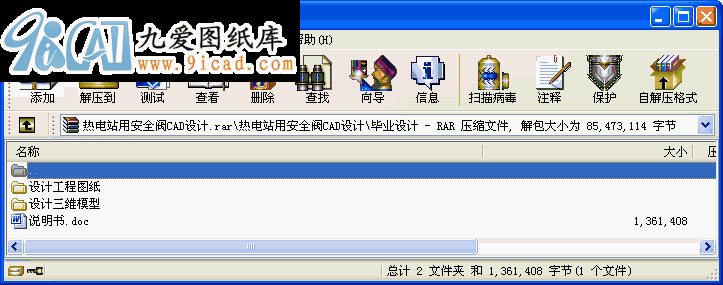

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

摘要
閥門是各種流體裝置中不可缺少的控制設備，在國民經濟各個部門中有著廣
泛的應用。隨著市場需求的不斷發展，對閥門產品的要求也越來越高。為了適應市場快速變化的要求并使企業在競爭中求得發展，閥門制造廠家都紛紛從產品設計入手，廣泛用計算機輔助設計系統進行閥門設計，從而縮短產品設計周期。因此，基于CAD的產品設計具有十分重要的現實意義。
本設計通過調查研究，在收集和分析大量文獻資料的基礎上，對熱電站用安全閥進行設計、計算和結構設計，并基于SOLIDWORKS軟件對安全閥進行計算機輔助結構設計。完成了給定條件下的安全閥三維建模和工程圖。同時對閥門驅動裝置的選擇、閥門的檢驗與試驗與閥門的使用與維護提出要求和建議。
本次設計的熱電站用安全閥可用于50-300MW機組鍋爐汽包或過熱器集箱上，控制介質工作壓力并對外排汽泄壓，以保證鍋爐和過熱器安全運行。本畢業設計具有重要的應用價值。
【關鍵詞】熱電站；安全閥；閥門； Solidworks；三維建模

目錄
摘要 I
ABSTRACT II
1 前言 1
1.1 本畢業設計的目的及意義 1
1.2 本次畢業設計的任務與要求 1
2 閥門概述 3
2.1 閥門的功用 3
2.2 閥門的分類 3
2.3 國內閥門行業現狀 5
3 安全閥的設計與計算 7
3.1 安全閥主要零件選材 7
3.2 閥門主要參數設計計算 14
3.3 安全閥的結構設計 19
3.4 安全閥閥體與閥蓋連接形式的設計 21
3.5 安全閥關閉件的密封結構的設計 23
4 閥門驅動裝置的選擇 24
4.1 閥門手動裝置 24
4.2 閥門電動裝置 25
4.3 閥門的氣動裝置 27
4.4 閥門液動裝置 28
5 安全閥三維建模及其工程圖 30
5.1 SOLIDWORKS軟件簡介 30
5.2 安全閥閥體三維建模及其工程圖 30
5.3 安全閥主要零件的三維建模及其工程圖 33
5.4 安全閥總裝配的三維建模與工程圖 40
5.5 三維建模的心得體會 41
6 閥門的質量檢驗.性能測試及安裝維護 43
6.1 閥門的質量檢驗 43
6.2 閥門的質量檢驗要求 45
6.3 閥門的試壓項目及標準 46
6.4 閥門的安裝 48
6.5 閥門的維護 50
6.6 安全閥常見故障處理 51
總結與體會 53
致謝詞 54
參考文獻 55 ...
