龍門式家用數控銑床設計

文件大小： 4.87 MB
下載次數：
文件評級：
更新時間：2014-05-25
發布人： lengbingbing

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

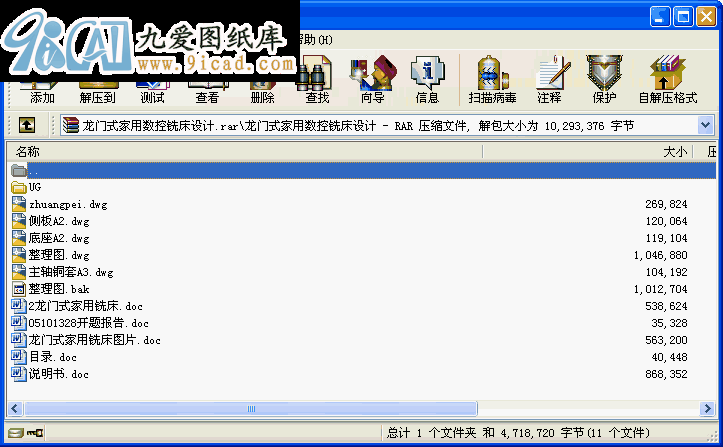

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

摘要

龍門式數控銑床是機床中加工工藝較為繁多的一種，其龍門立柱可承載較大載荷，以保證加工精度。因此此次課題著重對龍門式數控銑床進行了機械結構方面設計。
龍門式數控銑床是根據龍門式受力特點，用以加工同等條件下較高精度要求的工件。與普通機床相比，龍門式數控銑床其良好的工藝性，簡約的結構，極其便于進行數控自動化，集成化。可提供實驗室等科研單位進行設計試制造使用，極大的縮短了設計制造周期，減少了制造中可能出現的問題，提高了設計課題的可靠性，同時降低了制造生產成本。
本設計說明書主要介紹了龍門式家用數控銑床機械結構部分的設計計算。其中包括電動機選型，導軌強度校核，主軸剛度校核，皮帶輪設計等。
本次組合機床的設計主要是在滿足技術要求的前提下，盡量使設計方案簡單，簡化生產，降低工人勞動強度，提高生產率和增加自動化程度。

關鍵詞：龍門；數控；銑床；機械結構
目錄

摘要………………………………………………………………………………………Ⅰ
Abstract……………………………………………………………………………………Ⅱ
前言………………………………………………………………………………………Ⅲ
緒論……………………………………………………………………………………… 1
1 機械結構概述………………………………………………………………………………3
1.1 數控機床概述…………………………………………………………………………4
1.1.1 數控機床的特點…………………………………………………………………4
1.1.2 數控機床使用中應注意的事項…………………………………………………5
1.1.3 數控機床的維護…………………………………………………………………6
1.2 家用銑床機械零件的失效形式及設計計算準則 ……………………………………8
1.2.1 失效形式…………………………………………………………………………8
1.2.2 設計計算準則……………………………………………………………………9
1.3 軸的基本設計……………………………………………………………………… 11
1.3.1 類比法 …………………………………………………………………………11
1.3.2 設計計算法 ……………………………………………………………………11
1.4 軸的強度計算 ………………………………………………………………………12
1.4.1 軸的扭轉強度計算 ……………………………………………………………12
1.4.2 軸的彎扭合成強度 ……………………………………………………………12
1.4.3 軸的剛度計算 …………………………………………………………………13
1.5 軸的材料及選擇 ……………………………………………………………………15
2 結構設計計算……………………………………………………………………………17
2.1 切削力的計算 ………………………………………………………………………17
2.2切削功率的計算………………………………………………………………………18
2.3 高速鋼立銑刀銑削用量及功率 ……………………………………………………18
2.4 絲杠選擇 ……………………………………………………………………………19
2.4.1 螺距的選擇 ……………………………………………………………………19
2.4.2絲杠直徑的選擇…………………………………………………………………19
2.5 導軌設計計算及選擇………………………………………………………………20
2.5.1導軌撓度的計算…………………………………………………………………20
2.5.2導軌的選擇………………………………………………………………………20
2.6步進電機的計算和選用………………………………………………………………21
2.6.1 轉動慣量計算……………………………………………………………………21
2.6.2 電動機力矩的計算………………………………………………………………21
2.6.3 步進電機的選擇…………………………………………………………………22
結論 ……………………………………………………………………………………24
致謝 ……………………………………………………………………………………25
參考文獻 ……………………………………………………………………………………26
...
