機后飛剪設計

文件大小： 17.8 MB
下載次數：
文件評級：
更新時間：2014-05-25
發布人： lengbingbing

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

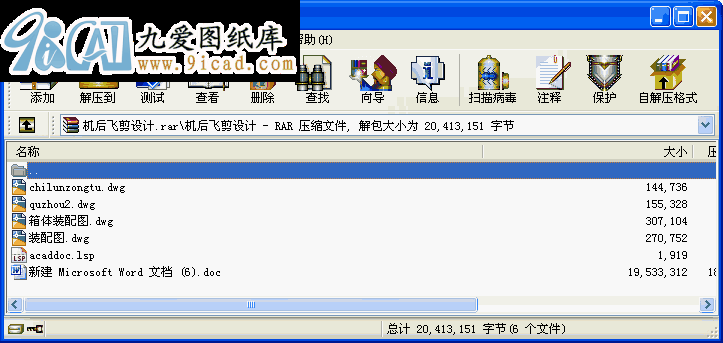

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

摘要
本飛剪機為曲柄搖桿式飛剪，其特點是將刀架作成杠桿形狀，將其一端固定在曲柄軸的端部，另一端固定在擺桿上，使得曲柄軸轉動時，刀架能夠作平移運動，則令固定在刀架上的刀片能夠作垂直或近似的垂直于軋件的運動，從而使得剪切斷面能夠比較平整。
本次設計主要考慮到近現代工業的發展，帶鋼的軋制速度逐漸提高，產品的尺寸精度要求日趨嚴格，對材料的剪切斷面的平整度的要求越來越高等因素，在本次設計中對剪切力、剪切力矩、電動機的工作功率進行了計算，并根據此選取了符合工作要求的電動機。還對飛剪機內的齒輪的模數以及尺寸進行了計算，對曲軸進行了尺寸的確定以及進行了強度的校核。通過選材以及計算，使得設計的各零件的確定符合國家標準，使該次設計的飛剪機完全符合這次的設計要求，工作安全可靠。

關鍵詞：曲柄搖桿式、剪切力、曲軸、校核
目錄
摘要 I
Abstract II
目錄 III
第一章緒論 1
1.1 冷軋帶鋼生產概況和發展方向 1
1.1.1冷軋帶鋼生產在國民經濟中的地位 1
1.1.2飛剪機的基本介紹及發展情況 1
1.2飛剪機的工藝要求 3
1.3剪切長度的調整方式 4
1.3.1起動工作制飛剪的調長方式 5
1.3.2連續工作制飛剪的調長方式 8
1.4飛剪的類型、特點及工作原理 10
1.4.1飛剪的類型 10
1.4.2.各類飛剪的特點及工作原理 10
第二章設計方案的比較 16
2.1飛剪機的基本要求 16
2.2各種飛剪機設計方案的比較 16
2.3 方案的確定 25
第3章剪切力和電動機功率計算 26
3.1剪切力的計算 26
3.2飛剪的電動機功率計算及選取 28
3.3飛剪內的齒輪設計 29
3.4剪切軸的設計及校核 34
3.5輸入軸的設計及校核 42
參考文獻 51
致謝 52
附件1 53
附件2 60 ...
