撥叉的工藝工裝及夾具設計

文件大小： 2.29 MB
下載次數：
文件評級：
更新時間：2014-05-25
發布人： lengbingbing

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

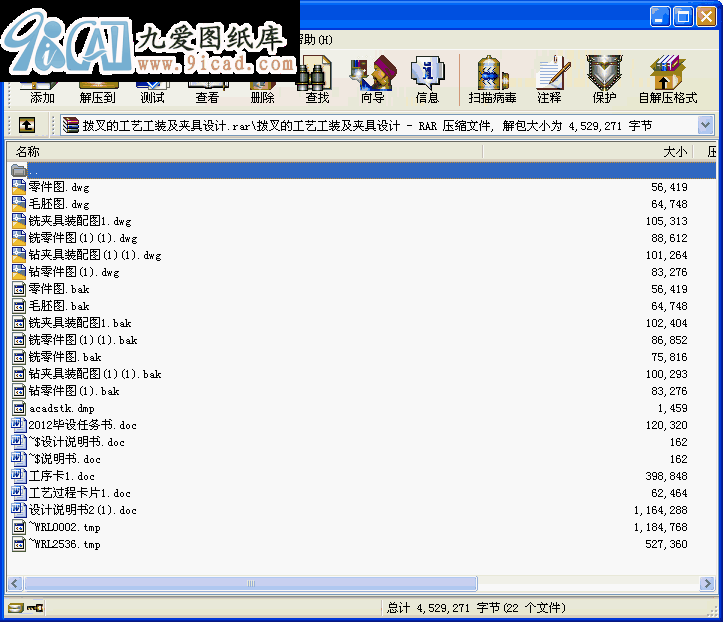

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

摘要本次設計內容涉及了機械制造工藝及機床夾具設計、金屬切削機床、公差配合與測量等多方面的知識。
撥叉轉Ф5孔及銑寬7撥叉腳的夾具設計是包括零件加工的工藝設計、工序設計以及專用夾具的設計三部分。在工藝設計中要首先對零件進行分析，了解零件的工藝再設計出毛坯的結構，并選擇好零件的加工基準，設計出零件的工藝路線；接著對零件各個工步的工序進行尺寸計算，關鍵是決定出各個工序的工藝裝備及切削用量；然后進行專用夾具的設計，選擇設計出夾具的各個組成部件，如定位元件、夾緊元件、引導元件、夾具體與機床的連接部件以及其它部件；計算出夾具定位時產生的定位誤差，分析夾具結構的合理性與不足之處，并在以后設計中注意改進。
關鍵詞：工藝、工序、切削用量、夾緊、定位、誤差。
目錄

序言…………………………………………………………………1
第一章零件分析 ……………………………………………2
1.1 零件作用 ………………………………………………2
1.2零件的工藝分析 …………………………………………2
第二章工藝規程設計…………………………………………3
2.1確定毛坯的制造形式 ……………………………………3
2.2基面的選擇傳 ……………………………………………4
2.3制定工藝路線 ……………………………………………5
2.4機械加工余量、工序尺寸及毛坯尺寸的確定 …………6
2.5確定切削用量及基本工時 ………………………………7
第三章夾具設計 ……………………………………………14
3.1鉆Ф5孔的夾具設計 ……………………………………14
3.1.1問題的提出 ……………………………………………14
3.1.2定位基準的選擇 ………………………………………14
3.1.3定位方案的確定 ………………………………………14
3.1.4定位誤差分析 …………………………………………16
3.1.5鉆套的設計 ……………………………………………16
3.1.6夾具設計及操作簡要說明 ……………………………17
3.2銑叉腳兩端面的夾具設計 ………………………………18
3.2.1問題的提出 ……………………………………………18
3.2.2定位基準的選擇 ………………………………………18
3.2.3切削力及夾緊力計算 …………………………………18
3.2.4定位誤差分析 …………………………………………20
3.2.5定向鍵和對刀裝置設計 ………………………………21
3.2.6夾具設計及操作簡要說明 ……………………………22
總結………………………………………………………………25
致謝………………………………………………………………26
參考文獻 …………………………………………………………27 ...
