方糖堆積機構的設計

文件大小： 1.06 MB
下載次數：
文件評級：
更新時間：2014-05-25
發布人： lengbingbing

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

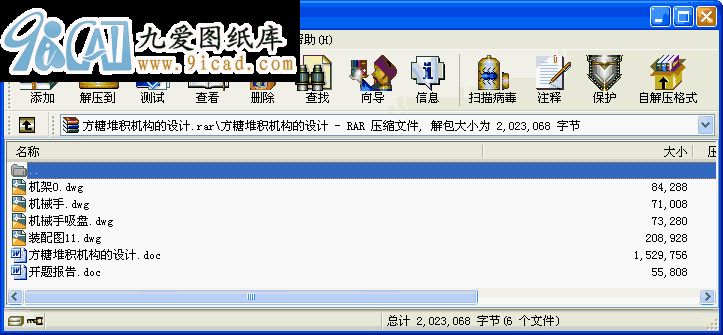

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

摘要
隨著人們對商品包裝要求越來越高，包裝機械行業成為包裝工業的重要組成部分。包裝機械能使產品包裝過程機械化、自動化，大大提高生產效率。本次設計的方糖堆積過程是方糖包裝過程中最重要的階段，堆積機構順利地工作直接影響到產品包裝的生產效率。方糖成型后均勻分散在不鋼傳送帶上，該產品隨著傳送帶平穩地運動。先在運動軌道上設置橫向堆積調節裝置來完成橫向堆積，再通過一組平面四桿機構完成縱向堆積，緊接著經機械手四桿機構和真空泵吸盤的配合使用，產品被迭合為三層成為一包，共108塊，完成方糖包裝前的堆積工作，然后進行下道工序。通過對各部分的作用分析，設計出相應能解決其各自功能的機構，本文進行了總體設計和設計計算，最后使得四桿機構能夠按照預期的運動軌跡完成產品堆積。
關鍵詞：橫向堆積、縱向堆積。
目錄
中文摘要 I
英文摘要 II
主要符號表 i
1 緒論 1
1.1 我國包裝機械發展現狀及存在問題 1
1.2國外包裝和食品加工機械呈現新趨勢 2
1.3國際包裝機械的方向發展 3
1.4本課題研究的主要工作 3
1.4.1研究的主要內容 3
1.4.2研究的初步方案 4
2堆積機構方案的確定 5
2.1 傳動系統方案設定 5
2.2傳動系統示意圖 6
3堆積機構的工作原理及設計 7
3.1 連桿機構及其傳動特點 7
3.2機械手平面四桿機構的設計 8
3.3縱向堆積機構平面四桿機構的設計 11
4鏈傳動 13
4.1 鏈傳動的整體介紹 13
4.2 套筒滾子鏈的結構、基本參數及尺寸 13
4.3傳動滾子鏈的設計計算 14
4.3.1傳動滾子鏈的設計計算內容 15
4.3.2傳動鏈鏈輪選擇 17
4.4 輸送鏈的選擇 18
4.5標準輸送用平頂鏈鏈輪 20
4.5.1基本參數和直徑尺寸 20
4.5.2齒槽形狀及軸向齒廓 20
4.5.3 鏈輪材料及熱處理 21
5槽輪機構 22
5.1槽輪機構的工作原理 22
5.2 槽輪機構的類型、特點及應用 22
5.3運動系數與槽數的確定 23
6 真空泵的選型 26
6.1選用真空泵時的注意事項 26
6.2水環式真空泵的選擇 26
6.2.1泵類型的確定 26
6.2.2根據系統所需氣量選擇真空泵 27
7橫向堆積裝置設計 29
8中間軸的結構設計 30
8.1 軸材料的選擇 30
8.2擬定軸上零件的裝配方案 30
8.3根據軸向定位的要求確定軸的各段直徑和長度 30
8.4軸上零件的固定方法 31
9 結論 33
致謝 34
參考文獻 35
畢業設計(論文)知識產權聲明 36
畢業設計(論文)獨創性聲明 37
附錄. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38
...
