SWE85挖掘機夾樁壓樁機構三維設計

文件大小： 3.56 MB
下載次數：
文件評級：
更新時間：2014-05-24
發布人： lengbingbing

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：
該文件為 rar 格式（源文件可編輯），下載需要 20 積分

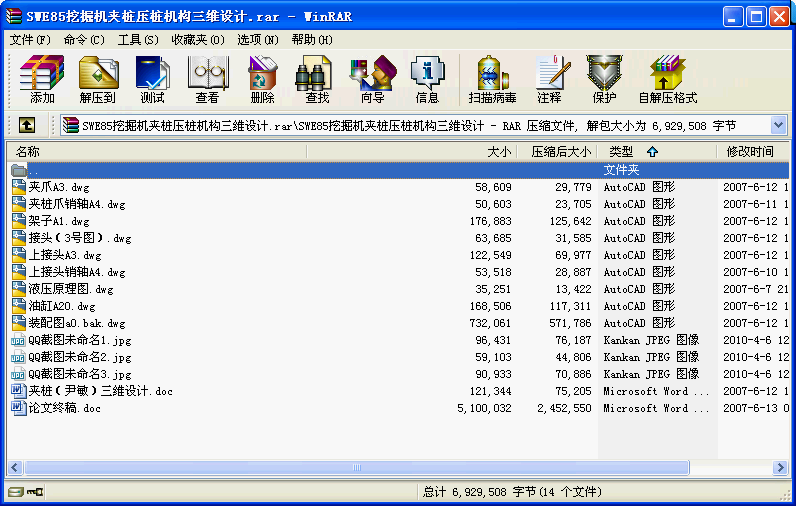

SWE85挖掘機夾樁壓樁機構三維設計
目錄

摘要 Ⅰ
ABSTRACT Ⅱ
第1章緒論 1
1.1挖掘機的發展概述 1
1.2挖掘機的結構及其工作原理 2
1.3國外挖掘機的夾樁壓樁機構發展現狀 3
1.4挖掘機的發展趨勢 4
1.3.1 技術功能創新：一機多用與簡化操作 4
1.4.2外觀造型創新：工業設計與環境協調 4
1.4.3設計方法創新：電腦應用與模塊設計 5
1.4.4控制方法創新：電子控制與信息集成 5
1.4.5人工智能創新：靈性機器與機器人化 5
1.5 選題意義和任務要求 6
第二章夾樁壓樁機構的設計 7
2.1 夾樁壓樁機構設計方案的比較與確定 7
2.1.1方案一 7
2.1.2方案二 8
2.1.3方案三 8
2.2夾樁壓樁機構方案的確定 9
2.3夾樁壓樁裝置的結構設計 10
2.3.1夾桿底部鉸接位置的確定 10
2.3.2油缸行程的確定 10
2.4油缸給夾桿推力F的計算 11
2.4.1夾桿器所受的摩擦力與壓力的計算 11
2.4.2計算油缸的對夾桿的作用力 12
2.5夾樁壓樁機構部分零部件的設計 13
2.5.1安裝座的結構設計 13
2.5.2轉接頭的設計 13
2.5.3轉動接頭的設計 14
2.5.4夾樁爪的設計 14
2.5.5各零部件體積和質量的計算 14
2.6 銷軸的擠壓與剪切強度校核 16
2.6.1與活塞桿鉸接的銷軸的擠壓與剪切強度校核 16
2.6.2夾樁爪與底座鉸接銷軸的校核 17
2.6.3接頭與轉動接頭鉸接銷軸的校核 18
第3章油缸設計 19
3.1液壓原理設計 19
3.2壓樁液壓缸設計 20
3.2.1液壓缸種類的選擇 20
3.2.2液壓缸安裝形式的選擇 21
3.2.3液壓缸主要技術性能參數的計算 22
3.2.4缸筒設計 22
3.2.5活塞的設計 26
3.2.6活塞桿設計 27
3.2.7液壓缸缸底設計 29
3.2.8液壓缸缸蓋設計 31
3.2.9軸套的設計 32
3.2.10液壓缸密封件的選擇 33
3.3傾斜液壓缸設計 34
3.3.1傾斜液壓缸內徑和行程的確定 34
3.3.2傾斜油缸鉸軸的設計 36
第四章設計總結 37
參考文獻 38
附錄1 圖紙清單 39
附錄2 實習報告 41
附錄3 英文及其譯文 48
摘要
本論文以SWE85挖掘機夾樁壓樁機構為主要研究對象進行設計。設計內容包括：主要部件設計方案的比較與分析；主要部件的設計計算；運用三維造型軟件對主要部件進行造型。通過設計方案的比較分析，并考慮實際工況要求，確定設計方案，使設計出來的產品能夠滿足工作要求，同時又具有工作效率高、加工難度小、成本低、性價比高等特點。通過設計計算，使所設計的主要部件的強度、剛度以及穩定性都能夠滿足工作要求，并做到合理利用材料，避免造成資源浪費。設計計算主要以材料力學所提供的設計方法為主要理論依據，并綜合考慮了夾樁壓樁的結構特點和動力學原理。此設計從挖掘機機整機的工作性能、適用性、環保要求及夾樁壓樁部件的加工制造性能、經濟性等方面進行全方位的考慮。力求使所設計的產品具有較好的使用性能和比較高的性價比。

關鍵詞：挖掘機；夾樁壓樁機構；CAD三維設計；油缸設計 ...
