玻璃橫切結構及人機界面系統設計
- 文件介紹：

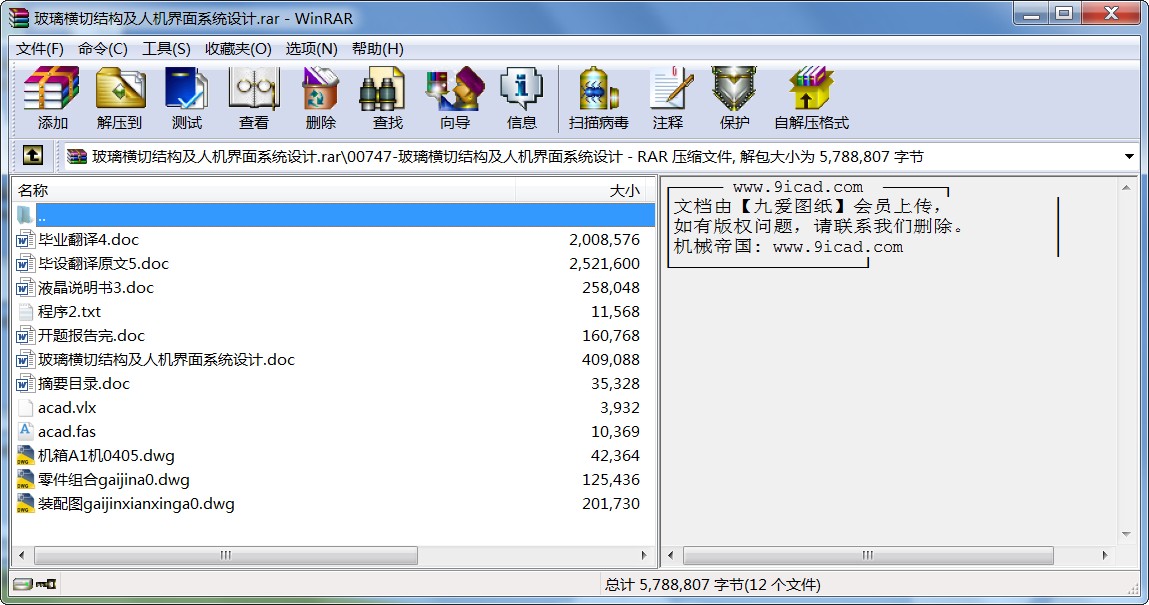

- 該文件為 rar 格式（源文件可編輯），下載需要
20 積分
-
- 摘要
本次畢業設計的題目是設計一種基于單片機控制的玻璃橫切機。主要設計內容為：設計玻璃橫切機的機械結構及人機界面系統。機械結構部分的設計確定為步進電動機帶動的同步帶傳動系統。控制系統采用AT89C51為CPU。由矩陣鍵盤和RT12864M漢字圖形點陣液晶顯示模塊組成人機界面系統。
首先，分析了玻璃橫切機的市場前景及其在玻璃生產中的重要作用。然后，確定機械結構。根據現有的玻璃橫切機的結構將其分類，并歸納出每一類玻璃橫切機的機械機構特征、運行特征、切割原理等。本設計最終選用了其中的斜置、速度控制式的機械結構。基于這種機械結構，對步進電動機、同步帶進行了選型和計算。繪制了機械結構裝配圖及部分零件圖。
對于玻璃橫切機的人機界面系統，本設計主要大致完成其程序的編寫。即液晶顯示四組控制參數，并可以通過鍵盤修改這些參數。本文中包括了各級程序流程圖及其對應的說明。大致包括LCD驅動、鍵盤監控、液晶顯示三個程序塊。詳見正文。
關鍵字 玻璃橫切機; 步進電動機; 同步帶; 單片機; 人機界面系統 ;液晶
...
