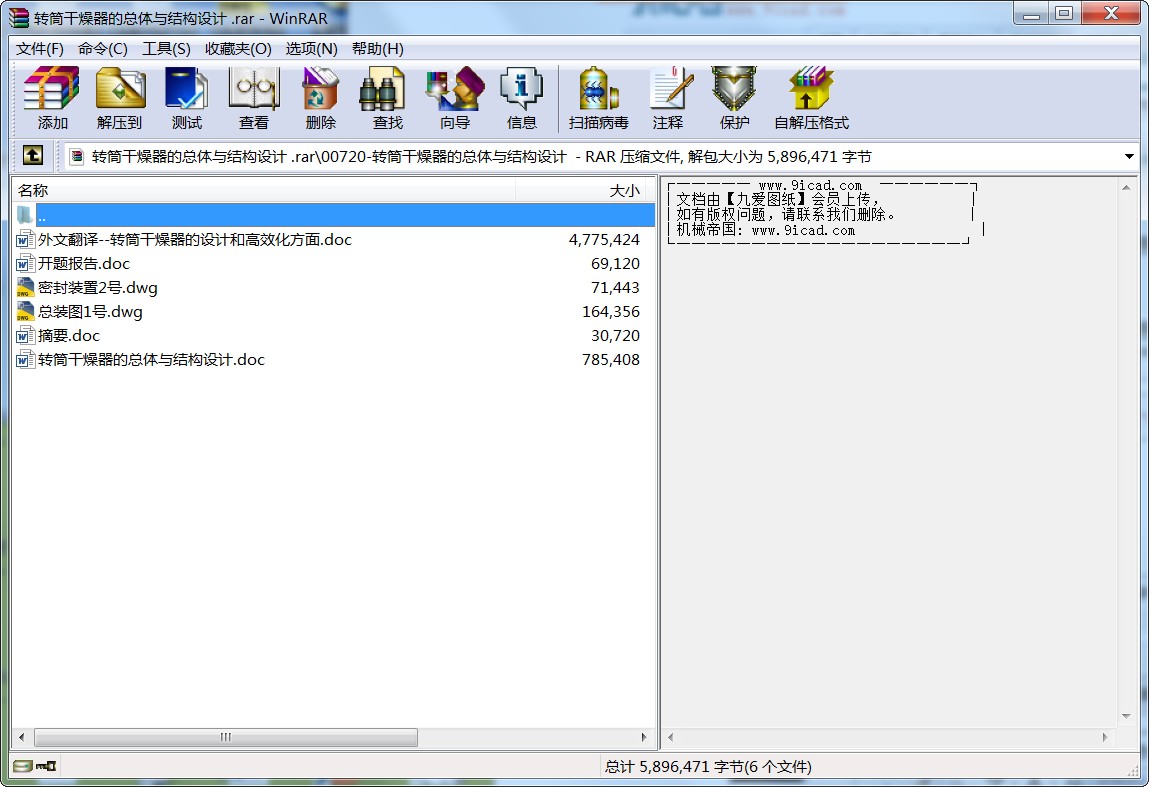

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

轉筒干燥器的總體與結構設計.rar
轉筒干燥器的總體與結構設計

1 引言
干燥的操作幾乎涉及到國民經濟的所有部門，廣泛用于生產和生活之中。所謂干燥，一般是指從固體材料中使液體（主要是水份）揮發和分離的操作，也包括從液體或泥漿狀的物料中蒸發除去水分，以達到固體中失去水分的操作。其目的是除去某些原料、半成品以及成品中的水分或溶劑，以便于加工、使用、運輸、儲藏等。
干燥是消耗大量熱量的操作，在嚴格要求節省能源的今天，干燥所使用的熱源，若能把利用廢氣及剩余蒸汽等廉價的熱源作為方向，對于干燥機本身來說，即使熱效率降低，但對整體而言，還是經濟的。另外，在進入干燥工序之前的前處理工序，能采用降低水分的方法是經濟的。
對于干燥操作來說，干燥器的選擇是非常困難而復雜的問題。因被干燥物料的特性、供熱的方法和物料 — 干燥介質系統的流體動力學等必須全部考慮。由于被干燥物料的種類繁多，要求各異，決定了不可能有一個萬能的干燥器，只能選用最佳的干燥方法和干燥器形式。
轉筒干燥器的主體是略帶傾斜并能回轉的圓筒體。濕物料從左端上部加入，經過圓筒內部時，與通過筒內的熱風或加熱壁面進行有效的接觸而被干燥，干燥后的產品從右端下部收集。在干燥過程中，物料借助于圓筒的緩慢轉動，在重力的作用下從較高的一端向較低的一端移動。筒體內壁上裝有順向抄板（或類似的裝置），它不斷地把物料拋起又灑下，使物料的熱接觸面表面增加，以提高干燥速率并促進物料向前移動。干燥過程中所用的熱載體一般為空氣，煙道氣或水蒸氣等。如果熱載體（如熱空氣、煙道氣）直接與物料接觸，則經過干燥后，通常用旋風除塵器將氣體中所夾帶的細粒物料捕集下來，非空氣則經旋風除塵器后放空。轉筒干燥器是最古老的干燥設備之一，但由于經濟實用工作量大，效率較高，目前仍被廣泛使用于冶金、建材、化工等領域。

2 概述
2.1 干燥的目的
干燥的操作幾乎涉及到國民經濟的所有部門，廣泛用于生產和生活之中。
所謂干燥，一般是指從固體材料中使液體（主要是水分）揮發和分離的操作，也包括從液體或泥漿狀的物料中蒸發除去水分，以達到固體中失去水分的操作。其目的是除去某些原料、半成品以及成品中的水分或溶劑，以便于加工、使用、運輸、儲藏等。
干燥是消耗大量熱量的操作，在嚴格要求節省能源的今天，干燥所使用的熱源，若能把利用廢氣及剩余蒸氣等廉價的熱源作為方向，對于干燥機本身來說，即使熱效率降低，但對整體而言，還是經濟的。
另外，在進入干燥工序之前的前處理工序，能采用降低水分的方法是經濟的。

2.2 干燥機的選用基準
對于干燥操作來說，干燥器的選擇是非常困難而復雜的問題。因被干燥物料的特性、供熱的方法和物料—干燥介質系統的流體動力學等必須全部考慮。由于被干燥物料的種類繁多，要求各異，決定了不可能有一個萬能的干燥器，只能選用最佳的干燥方法和干燥器型式。
在選擇干燥器型式時，要考慮下列因素：
（1）被干燥物料的性質
（a）濕物料的物理特性；（b）干物料的物理特性；（c）腐蝕性
（d）毒性；（e）可燃性；（f）粒子大�。唬╣）磨損性
（2）物料的干燥特性
（a）濕分的類型
（b）初始和最終濕含量；
（c）允許的最高干燥溫度；
（d）產品的粒度分布；
（e）產品的色、光澤、味等。
（3）回收問題
（a）粉塵回收；
（b）溶劑回收。
（4）用戶安裝地點的可行性問題
（a）空間是否能布置此干燥系統；
（b）可用的加熱空氣的能源類型及電能；
（c）排放的粉塵條件；
（d）噪音；
（e）干燥前后的銜接工序。
（本次設計的題目是轉筒干燥器，所以以下介紹轉筒干燥器）

2.3 轉筒干燥器的主要組成及作用
轉筒干燥器主要有以下主要部分組成。筒體是一主要部分，其外廓尺寸決定于反應或操作所需要的空間。筒內是空的或裝有抄板，也有裝著鏈子的，以達到增加傳熱和粉碎物料的目的。
筒上裝有滾圈，筒體及筒中所裝物料的重量，通過滾圈而傳給支座的托輪，支座裝有防止筒體作軸向竄動的裝置。靠近托輪一擋輪座的筒體上，裝有齒圈，以帶動筒體回轉。裝在減速箱軸上的齒輪與此齒圈相連，減速箱和電動機構成一傳動機構。
在轉筒的物料端，裝有一個小室，為卸出物料及傳入或引入引出氣體而用。筒的出料端用密封裝置（迷宮或端面式的密封）加以密封。
在筒的一端設有卸料裝置，用以加卸出被處理的固體物料。
被處理的物料與氣流在轉筒內即可以并流，也可以逆流。如果由于過程或反應的進行必須加熱，則此熱量可由氣體直接供給；也可由筒壁傳入；可由于筒內被處理物料所放出的反應熱；也可由在筒內直接燒燃料供給。氣體加熱的方法及其最高溫度決定于被處理固體物料的性質及是否允許被弄臟等多種因素。
從制造方便、機械強度大及材料消耗少等方面考慮，轉筒通常做成圓形截面。但是小的轉筒，也有做成六邊形或多邊形的，甚至有的將兩端做成錐形的。
圓筒的外廓尺寸決定于所需的生產能力、物料在筒內所停留的時間以及通過圓筒的氣體的最大允許速度。
轉筒干燥器的總體與結構設計

摘要：在化學生產中，有些原料，半成品或成品含有或多或少的水分或其他溶劑。為了滿足使用的要求，常采用干燥的方法將這些水分或溶劑除去，而干燥的方法和設備是多種多樣的。
回轉干燥器是一種常見的干燥設備。它適合于顆粒狀，濕物料的干燥，如純堿，硝銨，和各種鹽類等�；剞D干燥器能使物料在滾桶內翻動，拋撒，與熱空氣或煙道氣充分接觸，干燥速度快，生產力較高，因此廣泛應用于化工，食品等工業生產中。
設計的主體部件是1000×8000mm規格的轉筒部分,筒的轉動依靠齒輪帶動,筒的重量主要由兩個托輪支撐,而托輪則由兩個軸承支撐,抄板翻動物料。
該設備生產能力大，結構簡單，但是效率較低。

關鍵詞：回轉托輪齒輪軸承抄板

指導老師簽字：

ROTARY DRYER WITH THE STRUCTURAL DESIGN OF THE OVERALL
Student Name:Yang YueFeng Class: 078153
Supervisor: Zhang Xiaorong
Abstract: In the processing of the chemistry industry, some materials，semi-finished produces or finished produces contain more or less imprecision or other solvents．In order to satisfy the requirements of use, we need rid them by drying technology. There are many kinds of the methods equipments for drying．
The drying machine of turning cylinder is an old equipment and are in common use .It is fit to dry the wet materials ,such as sulphur ，all kinds of salts etc .It can make the materials turning over，throwing or scattering , and contact with the hot air amply .It’s drying speed is faster, and the manufacture ability is also very good .So it applies to the processing of the chemistry ，foodstuff etc widely.
The assignment of the design is the turning around section of serial 1000×8000mm .The turning of tube-shaped object depends on the gears .The weight is sustained with two supporting wheels .The supporting wheels is sustained with two bearing .The funtion of lifting of board is to turn over the matters.
The manufacture ability of this equipment is larger ,and the structure is simple ,but the efficiency is very lower.
Keywords: turning around ,supporting wheels ,the gears ,bearing ,lifting board .

Signature of Supervisor:

...
