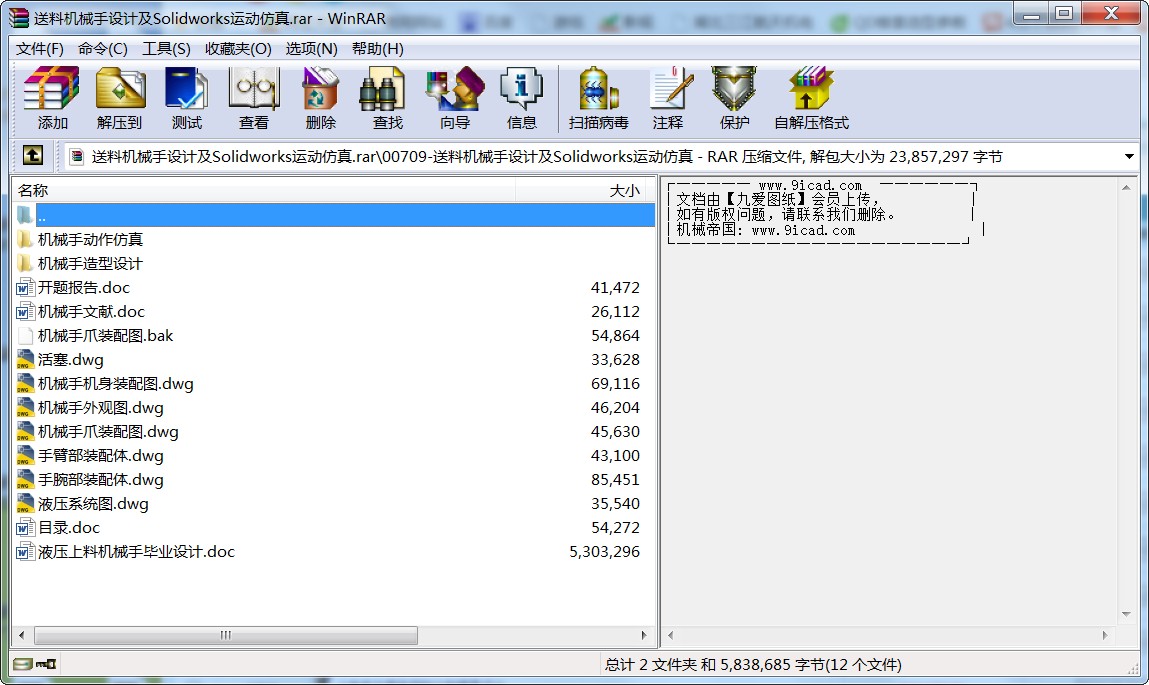

- 該文件為 rar 格式（源文件可編輯），下載需要
20 積分
-
- 送料機械手設計及Solidworks運動仿真.rar
目錄
摘要 1
第一章 機械手設計任務書 1
1.1畢業設計目的 1
1.2本課題的內容和要求 2
第二章 抓取機構設計 4
2.1手部設計計算 4
2.2腕部設計計算 7
2.3臂伸縮機構設計 8
第三章 液壓系統原理設計及草圖 11
3.1手部抓取缸 11
3.2腕部擺動液壓回路 12
3.3小臂伸縮缸液壓回路 13
3.4總體系統圖 14
第四章 機身機座的結構設計 15
4.1電機的選擇 16
4.2減速器的選擇 17
4.3螺柱的設計與校核 17
第五章 機械手的定位與平穩性 19
5.1常用的定位方式 19
5.2影響平穩性和定位精度的因素 19
5.3機械手運動的緩沖裝置 20
第六章 機械手的控制 21
第七章 機械手的組成與分類 22
7.1機械手組成 22
7.2機械手分類 24
第八章 機械手Solidworks三維造型 25
8.1上手爪造型 26
8.2螺栓的繪制 30
畢業設計感想 35
參考資料 36
送料機械手設計及Solidworks運動仿真
摘要
本課題是為普通車床配套而設計的上料機械手。工業機械手是工業生產的必然產物，它是一種模仿人體上肢的部分功能，按照預定要求輸送工件或握持工具進行操作的自動化技術設備，對實現工業生產自動化，推動工業生產的進一步發展起著重要作用。因而具有強大的生命力受到人們的廣泛重視和歡迎。實踐證明，工業機械手可以代替人手的繁重勞動，顯著減輕工人的勞動強度，改善勞動條件，提高勞動生產率和自動化水平。工業生產中經常出現的笨重工件的搬運和長期頻繁、單調的操作，采用機械手是有效的。此外，它能在高溫、低溫、深水、宇宙、放射性和其他有毒、污染環境條件下進行操作，更顯示其優越性，有著廣闊的發展前途。
本課題通過應用AutoCAD 技術對機械手進行結構設計和液壓傳動原理設計，運用Solidworks技術對上料機械手進行三維實體造型，并進行了運動仿真，使其能將基本的運動更具體的展現在人們面前。它能實行自動上料運動；在安裝工件時，將工件送入卡盤中的夾緊運動等。上料機械手的運動速度是按著滿足生產率的要求來設定。
關鍵字 機械手，AutoCAD，Solidworks 。
第一章 機械手設計任務書
1.1畢業設計目的
畢業設計是學生完成本專業教學計劃的最后一個極為重要的實踐性教學環節，是使學生綜合運用所學過的基本理論、基本知識與基本技能去解決專業范圍內的工程技術問題而進行的一次基本訓練。這對學生即將從事的相關技術工作和未來事業的開拓都具有一定意義。
其主要目的：
一、 培養學生綜合分析和解決本專業的一般工程技術問題的獨立工作能力，拓寬和深化學生的知識。
二、 培養學生樹立正確的設計思想，設計構思和創新思維，掌握工程設計的一般程序規范和方法。
三、 培養學生樹立正確的設計思想和使用技術資料、國家標準等手冊、圖冊工具書進行設計計算，數據處理，編寫技術文件等方面的工作能力。
四、 培養學生進行調查研究，面向實際，面向生產，向工人和技術人員學習的基本工作態度，工作作風和工作方法。
1.2本課題的內容和要求
（一、）原始數據及資料
（1、）原始數據：
a、 生產綱領：100000件（兩班制生產）
b、 自由度（四個自由度）
臂轉動180 ...
