CA6140車床撥叉工藝及鏜φ55孔夾具畢業設計

文件大小： 765.98 KB
下載次數：
文件評級：
更新時間：2014-05-23
發布人： lengbingbing

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

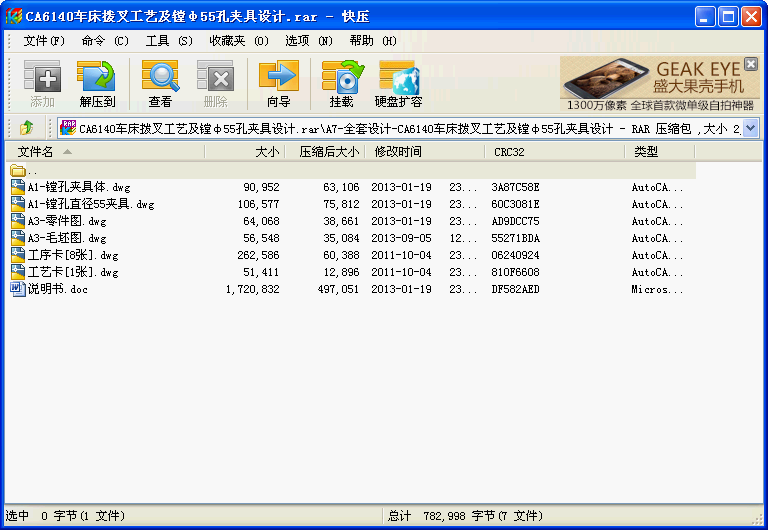

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

CA6140車床撥叉工藝及鏜φ55孔夾具設計
1 緒論

機械制造加工工藝與機床夾具設計是在學完了大學的全部基礎課、技術基礎課以及全部專業課之后進行的一次理論聯系實際的綜合運用，進而使對機械有了進一步的認識，為以后的工作打下基礎。它是主要是對零件的加工工藝和對零件的某幾個工序加工進行專用夾具的設計，從零件的工藝來說，它主要是分析零件在進行加工時應注意什么問題，采用什么方法和工藝路線加工才能更好的保證精度，提高勞動生產率。就專用夾具而言，好的夾具設計可以提高產品生產率、精度、降低成本等，還可以擴大機床的使用范圍，從而使產品在保證精度的前提下提高效率、降低成本。在本設計中，就針對撥叉A的加工工藝進行分析，制定和比較加工工藝路線，選擇較好的加工工藝路線進行加工。并對撥叉叉口兩側面、孔和槽進行專用夾具的設計，在這過程中，制定多套夾具方案分別對各夾具的定位誤差和精度進行分析計算，選擇其一進行下一步的設計，以完成本次設計。通過這次設計，培養了編制機械加工工藝規程和機床夾具設計的能力，這也是在進行畢業之前對所學課程進行的最后一次深入的綜合性復習，也是一次理論聯系實際的訓練。因此，它在我們的大學生活中占有十分重要的地位。
就個人而言，希望通過這次畢業設計對自己未來將從事的工作進行一次適應性訓練，從中鍛煉自己的分析問題、解決問題的能力，為今后參加祖國的現代化建設打下一個良好的基礎。
由于能力有限，設計尚有許多不足之處，懇請各位老師給予指教。

零件的分析

2.1 零件的作用
車床的撥叉位于車床變速機構中，主要起換檔，使主軸回轉運動按照操作者的要求工作，獲得所需的速度和扭矩的作用。零件下方的孔與操縱機構相連，而上方的半孔則是用于與所控制齒輪所在的軸接觸。通過上方的力撥動下方的齒輪變速。

2.2 撥叉A的工藝分析
撥叉A是機車變速箱中一個重要的零件，因為其零件尺寸比較小，結構形狀較復雜，但其加工孔和側面有精度要求，此外還有小頭孔上的槽要求加工，對精度有一定的要求。撥叉的底面、大頭孔上兩側面和大小頭孔粗糙度要求都是，所以都要求精加工。其大頭孔與側面有垂直度的公差要求，所要加工的槽，在其槽兩側面有平行度公差和對稱度公差要求等。因為零件的尺寸精度、幾何形狀精度和相互位置精度，以及各表面的表面質量均影響機器或部件的裝配質量，進而影響其性能與工作壽命，因此它們的加工必須保證精度要求。

2.3 撥叉A的工藝
零件要有好的機械加工工藝性，也就是要有加工的可能性，要便于加工，要能夠保證加工質量，同時使加工的勞動量最小。而設計和工藝是密切相關的，又是相輔相成的。設計者要考慮加工工藝問題。工藝師要考慮如何從工藝上保證設計者的要求。
從設計撥叉A的加工工藝來說，應選擇能夠滿足孔和槽加工精度要求的加工方法及設備。除了從加工精度和加工效率兩方面考慮以外，也要適當考慮經濟因素。在滿足精度要求及生產率的條件下，應選擇價格較底的機床。
2.3.1 加工要求
在選擇各表面、孔及槽的加工方法時，要考慮加工表面的精度和表面粗糙度要求，根據各加工表面的技術要求，選擇加工方法及分幾次加工；要根據生產類型選擇設備，在大批量生產中可采用高效率的設備。在單件小批量生產中則常用通用設備和一般的加工方法。如、柴油機連桿小頭孔的加工，在小批量生產時，采用鉆、擴、鉸加工方法；而在大批量生產時采用拉削加工；要考慮被加工材料的性質，例如：淬火鋼必須采用磨削或電加工；而有色金屬由于磨削時容易堵塞砂輪，一般都采用精細車削，高速精銑等；要考慮工廠或車間的實際情況，同時也應考慮不斷改進現有加工方法和設備，推廣新技術，提高工藝水平；此外，還要考慮一些其它因素，如加工表面物理機械性能的特殊要求，工件形狀和重量等。
該零件所需的加工部位為：撥叉小頭孔端面、大頭孔上兩側面；大小頭孔以及小頭孔端的槽。
...
