平衡臂機械手的設計之PLC邏輯順序控制和液壓系統設計

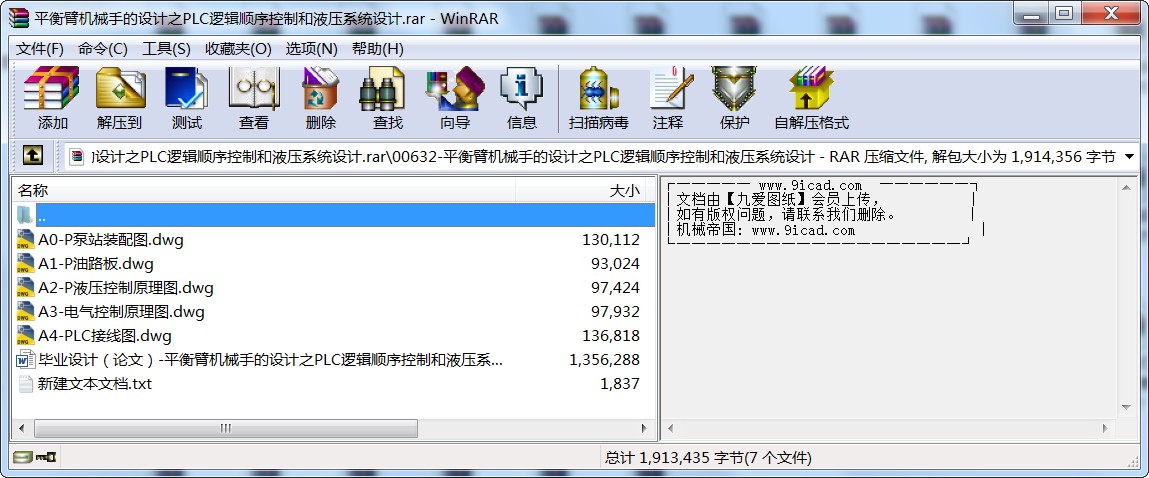

- 文件介紹：
- 該文件為 rar 格式（源文件可編輯），下載需要
20 積分
-
- 摘要：本次設計的液壓傳動機械手根據規定的動作順序，綜合運用所學的基本理論、基本知識和相關的機械設計專業知識，完成對機械手的設計，并繪制必要裝配圖、液壓系統圖、PLC控制系統原理圖。機械手的機械結構采用油缸、螺桿、導向筒等機械器件組成；在液壓傳動機構中，機械手的手臂伸縮采用伸縮油缸，手腕回轉采用回轉油缸，立柱的轉動采用齒條油缸，機械手的升降采用升降油缸，立柱的橫移采用橫向移動油缸；在PLC控制回路中，采用的PLC類型為FX2N，當按下連續啟動后，PLC按指定的程序，通過控制電磁閥的開關來控制機械手進行相應的動作循環，當按下連續停止按鈕后，機械手在完成一個動作循環后停止運動。
本設計擬開發的上料機械手可在空間抓放物體，動作靈活多樣，可代替人工在高溫和危險的作業區進行作業，可抓取重量較大的工件。
關鍵詞：機械手、液壓、控制回路、PLC
...
