SF500100打散分級機總體及機架設計

文件大小： 651.32 KB
下載次數：
文件評級：
更新時間：2016-02-10
發布人： lengbingbing

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

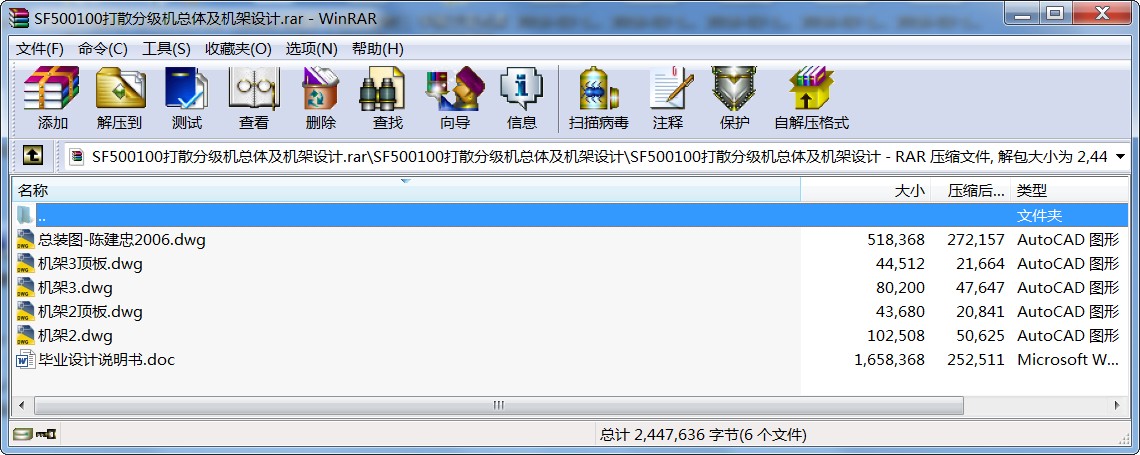

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

目錄

1 前言 1
2 SF500/100打散分級機的總體設計 3
2.1總體方案論證 3
2.2機體主要尺寸的確定 4
2.3風輪電機的選型 5
2.4 打散電機的選型 10
3 主梁及機架的設計 12
3.1 主梁的設計 12
3.2 機架的設計 14
3.3 機架一與機架二連接螺栓的校核 16
4 設備的安裝 19
4.1 安裝總順序 19
4.2 頂部蓋板及機架的安裝 19
4.3內外筒體的安裝 19
4.4回轉部件的安裝 19
4.5傳動系統的安裝 20
4.6潤滑系統的安裝 20
4.7風扇及檢測系統的安裝 20
5 設備的日常維護 21
6 結論 22
參考文獻 23
致謝 24
附錄 25

打散分級機是在九十年代初開發問世的新型料餅打散分選設備，集料餅打散與顆粒分級于一體，與輥壓機配套使用，構成獨立的擠壓打散回路。可以消除輥壓機邊緣漏料和開停機過程中及正常工作時未被充分擠壓的大顆粒物料對后續球磨系統產生的不利影響，獲得大幅度增產節能的效果。進入80年代中期后，輥壓機因其高效、節能、低耗等特點，在世界范圍內得到了廣泛應用。隨著輥壓機的推廣應用，雖然擠壓過的物料中有70%小于2mm顆粒，并且有約占總量25～30%小于0.08mm的成品，但是仍有約占總量1O～15%大于5mm 的大顆粒，并且隨著輥壓機使用周期的加長側面擋板磨損后而未能及時更換，大顆粒物料的比例將加大。因此，擠壓過物料的顆粒分布很寬，使得后續球磨機的配球較難適應上述物料，影響系統產量的進一步提高。因而水泥生產商迫切需求某中設備來對輥壓過的物料進行打散分級處理，將大顆粒物料返回輥壓機，細粉進入球磨機。為了進一步完善擠壓預粉磨系統，使得進入后續粉磨系統的物料顆粒小而均齊，成為各國擠壓預粉磨技術研究的主要內容，國內外各大水泥裝備公司相繼開發出多種設備和新工藝來達到上述目的。而打散分級機就是在上述背景下誕生的新型料餅打散分選設備。

...
