KS-CA6140機床法蘭盤設計
- 文件介紹：
- 該文件為 rar 格式（源文件可編輯），下載需要
20 積分
-

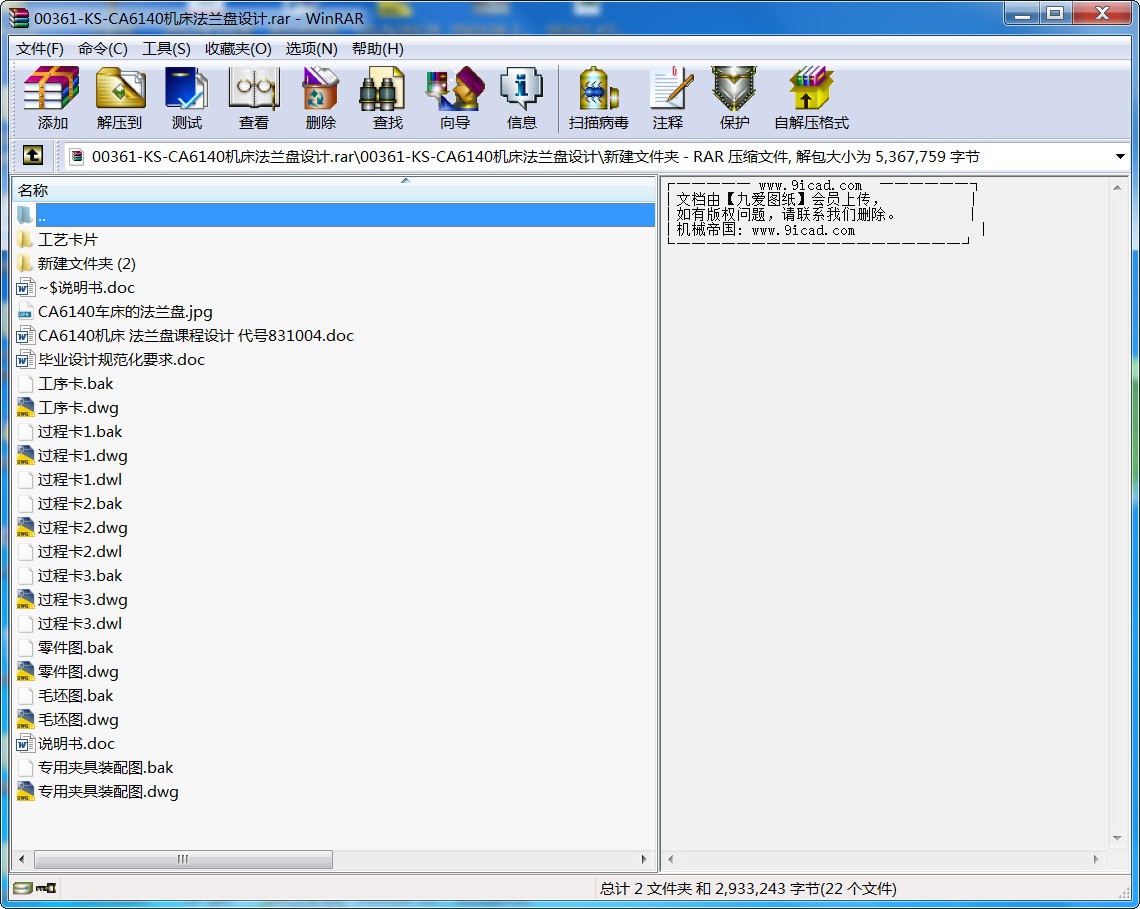

- 00361-KS-CA6140機床法蘭盤設計.rar
前 言
機械制造工藝課程設計是在我們完成了全部基礎課、技術基礎課、大部分專業課以及參加了生產實習之后進行的。這是我們?cè)谶M(jìn)行畢業設計之前對所學各課程的一次深入的綜合性的復習，也是一次理論聯系實際的訓練，因此，它在我們四年的大學生活中占有重要的地位。
通過本次課程設計，應該得到下述各方面的鍛煉：
1 能熟練運用機械制造工藝設計中的基本理論以及在生產實習中學到的實踐知識，正確地解決一個零件在加工中的定位、夾緊以及工藝路線安排、工藝尺寸確定等問題，保證零件的加工質量。
2 提高結構設計的能力。通過設計夾具的訓練，應當獲得根據被加工零件的加工要求，設計出高效、省力、經濟合理而且能保證加工質量的夾具的能力。
3 學會使用手冊及圖表資料。掌握與本設計有關的各種資料的名稱、出處、能夠做到熟練運用。
就我個人而言，通過這次設計，基本上掌握了零件機械加工工藝規程的設計，機床專用夾具等工藝裝備的設計等。并學會了使用和查閱各種設計資料、手冊、和國家標準等。最重要的是綜合運用所學理論知識，解決現代實際工藝設計問題，鞏固和加深了所學到的東西。并在設計過程中，學到了很多課堂上沒有學到的東西。大學四年的學習即將結束，在我們即將踏入社會之前，通過課程設計來檢查和考驗我們?cè)谶@幾年中的所學，同時對于我們自身來說，這次課程設計很貼切地把一些實踐性的東西引入我們的設計中和平時所學的理論知識相關聯。為我們無論是在將來的工作或者是繼續學習的過程中打下一個堅實的基礎。
我們?cè)O(shè)計的過程中會遇到一些技術和專業知識其它方面的問題，再加上我們對知識掌握的程度，所以設計中我們的設計會有一些不足之處, 為了共同提高今后設計設計的質量，希望在考核和答辯的過程中得到各位指導老師的諒解。
編者：陳振斌
05021404 41
一、零件的工藝分析及生產類型的確定
1. 零件的作用
課程設計所給的是CW6140車床法蘭盤，為盤類零件，車床的變速箱固定在主軸箱上，靠法蘭盤定心。法蘭盤內孔與主軸的中間軸承外圓相配，外圓與變速箱體孔相配，以保證主軸三個軸承孔同心，使齒輪正確嚙合。主要作用是標明刻度，實現縱向進給。如下圖：（圖1），
圖1－1CW6140法蘭盤零件圖
2. 零件的工藝分析
通過對該零件圖的重新繪制，知原圖樣的視圖正確、完整、尺寸、公差及技術要求齊全。 它的部分表面均需切削加工，各表面的加工精度和表面粗糙度都不難獲得。其中零件設計基準是以 的中心軸線作為尺寸基準的，其中 、 和 的軸線是互相平行，而其它表面是左端面作為基準，在保證基準面精度的情況下，獲得其它的表面是不難的。其它的精度沒有要求，保證 以上就可以了，加工不成問題。應該說，這個零件的工藝性較好。
3. 零件的生產類型
依設計題目可知：可知其屬輕型零件，生產類型為中批生產。
二、 選擇毛坯，確定毛坯尺寸，設計毛坯圖
1. 選擇毛坯
該零件材料為HT15-32。零件年產量是中批量,而且零件加工的輪廓尺寸不大,在考慮提高生產率保證加工精度后可采用鑄造成型。零件形狀并不復雜，因此毛坯形狀可以與零件的形狀盡量接近，內孔不鑄出。毛坯尺寸通過確定加工余量后再?zèng)Q定。
2.確定毛坯尺寸
參見《機械制造技術基礎課程設計指南》，鋼質模鍛件的公差及機械加工余量按GB/T12362－2003確定。要確定毛坯尺寸公差及機械加工余量，應先確定如下各項因素。
分析本零件，各加工表面為 ≥1.6 ，因此這些表面的毛坯尺寸只需將零件的尺寸加上所查得的余量值即可（由于有的表面只需粗加工，這時可取所查數據中的小值。當表面需精粗加工和半精加工時，可取其較大值）。
綜上所述，確定毛坯尺寸見表1
表1－1 法蘭盤零件尺寸 /mm
零件尺寸 加工余量 鑄件尺寸 零件尺寸 加工余量 鑄件尺寸
2
18 2 20
2
23 2 25
2
12 2 10
2
0
3.設計毛坯圖
1）確定圓角半徑 本鍛件各部分的t/H為>0.5~1，故均按表中第一行數值。為簡化起見，本鑄件的內、外圓角半徑分別取相同數值，以臺階高度H＝16～25進行確定。結果為：
外圓角半徑 r=3
以上所取的圓角半徑數值能保證各表面的加工余量。
2）確定鑄件斜度 根據<<機械設計課程設計手冊>>知道一般鑄件的斜度時arctan1/10≈5°。
模鍛斜度 。
3）確定分模位置 由于毛坯是H<D的圓盤類鍛件，應采取軸向分模，這樣可沖內孔，使材料利用率得到提高。為了便于起模及便于發現上、下模在模鍛過程中借移，選擇最大直徑即齒輪處的對稱平面為分模面，分模線為直線，屬平直分模線。
圖1－2所示為本零件的毛坯圖.
圖1－2 法蘭盤毛坯圖
三、選擇加工方法,制定工藝路線
1.定位基準的選擇
因?yàn)榉ㄌm盤可歸為盤類零件，執照“保證不加工表面與加工表面相互精度原則”的粗基準選擇原則（即當零件有不加工表面時，應以這些不加工表面作為粗基準；若零件有若干個不 加工表面時則應與這些加工表面要求相對精度較高的不加工表面作為粗基準）。
該零件屬盤套類回轉體零件,所以對于本零件可以先以法蘭盤右端 130的外圓或 65的左端面作為粗基準，利用三爪卡盤夾緊 130外圓可同時削除，但這樣選基準無法滿足加工要求。
...
