手推式剪草機的設計

文件大小： 865.77 KB
下載次數：
文件評級：
更新時間：2015-11-25
發布人： 2331673406

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

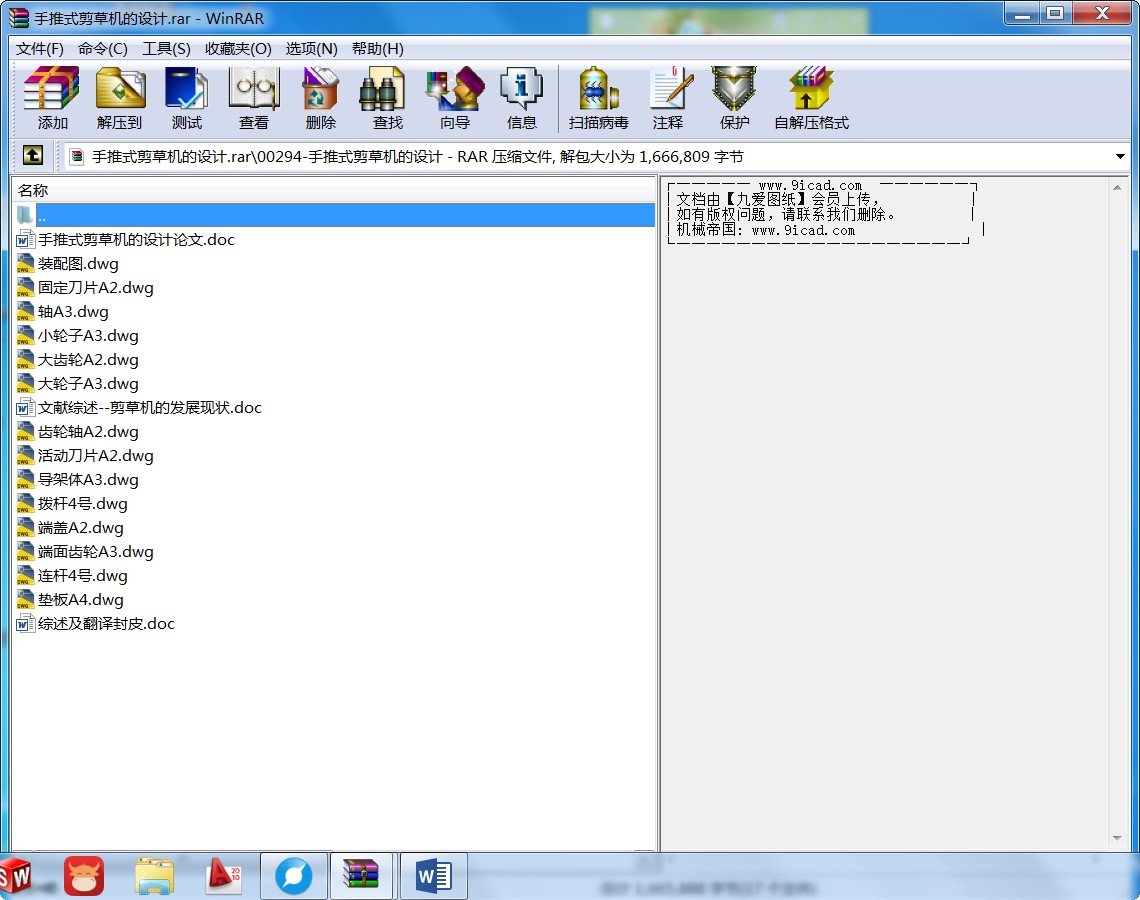

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

手推式剪草機的設計
目錄

1 技術任務書 - 2 -
1.1 設計的依據 - 2 -
1.2產品的用途及使用范圍 - 3 -
1.3主要技術指標和重要技術參數 - 3 -
1.3.1 該手推式剪草機的總體設計參數 - 3 -
1.3.2 該手推式剪草機的刀具設計參數 - 4 -
1.4主要工作原理 - 4 -
1.5國內外研究現狀 - 5 -
1.5.1 國內外發展概述 - 5 -
1.5.2 常見的剪草機械分類 - 6 -
1.5.3 常見幾種剪草機械剪草原理 - 6 -
1.6已經考慮過的若干方案的比較 - 7 -
1.6.1手推式剪草機的工作設計方案 - 7 -
1.6.2其他工作設計方案的比較 - 7 -
1.7關鍵問題及其解決辦法 - 9 -
1.7.1 增速機構的設計選擇 - 9 -
1.7.2 幾種增速方式的實現比較 - 10 -
1.8 機構的功能及特點 - 12 -
1.9機構設計與用戶的一致性分析 - 13 -
2.設計計算說明書 - 14 -
2.1 設計方案論證 - 14 -
2.1.1手推式剪草機的設計原理 - 14 -
2.1.2 方案的選擇 - 14 -
2.2 齒輪的計算部分 - 15 -
2.2.1機構的動力計算 - 15 -
2.2.2齒輪設計思路及要求 - 16 -
2.2.3.齒輪設計過程 - 17 -
2.3 軸的計算部分 - 21 -
2.3.1手推式剪草機中軸的設計 - 21 -
2.3.2手推式剪草機中軸的設計 - 24 -
2.4 刀具的設計計算部分 - 27 -
2.4.1 刀具的概述 - 27 -
2.4.2 刀具的運動分析 - 28 -
2.4.2 刀具的結構尺寸及相關參數 - 29 -
2.5 端面齒輪及撥桿的設計部分 - 30 -
2.5.1端面齒輪和撥桿的概述 - 30 -
2.5.2 端面齒輪和撥桿的運動分析 - 31 -
2.6 結論 - 34 -
2.6.1 剪草機的使用方法 - 34 -
2.6.1 剪草前應注意的事項 - 35 -
2.6.3 制造價格及應用范圍 - 35 -
3. 使用說明書（SM） - 35 -
3.1設備的名稱 - 35 -
3.2設備的安裝 - 35 -
3.3設備的試車運轉 - 36 -
3.4設備的操作和維護 - 36 -
4.標注化審核報告（BS） - 37 -
4.1 產品圖樣的審查 - 37 -
4.2產品技術文件的審查 - 37 -
4.3 標注件的使用情況 - 38 -
4.4 審查結論 - 38 -
參考文獻 - 38 -
致謝 - 40 -

1 技術任務書
1.1 設計的依據
剪草機械至今已有100多年的歷史，目前人們普遍使用的是電動剪草機械。由于剪草機械多在人口稠密的地區作業，流動性大，對機械的震動、噪音、廢氣排放、質量等指標要求較高。現在的剪草機多使用內燃機作動力，排氣污染量相對于汽車的較少，但其噪聲危害卻很大。美國EPA(美國環境保護局)及歐盟對割草機等用發動機的排放均有相應的法規；德國還出臺了控制噪聲污染的《蘭色天使》法規；歐洲一些城市推出過引導性計劃，通過稅收優惠及獎勵等措施鼓勵“綠色經營者” 以加速環保技術的發展。
手推式剪草機主要利用滾動的輪子帶動機械運動。手推式剪草機結構簡單，連接平穩，噪音極小，并且操作十分容易，既給使用人帶來方便，也給周圍的人帶來舒適，安靜的環境。
1.2產品的用途及使用范圍
目前市面上的剪草機大多需動力引擎，這會產生較大的噪音，帶來環境污染，在辦公和學習的地方，這種需動力引擎的剪草機就顯得非常不受歡迎。由于動力引擎剪草機有動力裝置，保養，維護費用較高；同時動力引擎剪草機主要依靠刀片的高速旋轉把草排出，因此，對整機的安全性要求較高，操作時也會給工作人員帶來強烈的震動，使操作很不舒適。雖然，動力引擎草坪剪草機剪草效率較高，剪草效果較好，但是，其價格也較昂貴，就目前來說，一般的用戶難以接受。
通過市場調研，我們決定設計一種無引擎驅動，無噪音污染，剪草高度可調節，輕便簡潔，操作方便和美觀實用適用于一般用戶的草坪剪草機。
該產品主要用于家用，及面積不大的草坪修剪。無需引擎，可謂綠色環保的剪草機。對提倡環保的地域，是理想的剪草工具。
1.3主要技術指標和重要技術參數
1.3.1 該手推式剪草機的總體設計參數
外形尺寸：
輸入功率：
輪子轉速：
力矩：
凈質量：
變速要求：單級刀具，一固定刀片和一活動刀片相互運動
單根剪草載荷：
同時剪草量：
...
