雙螺桿擠出機畢業設計

文件大小： 2 MB
下載次數：
文件評級：
更新時間：2015-11-25
發布人： 2331673406

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

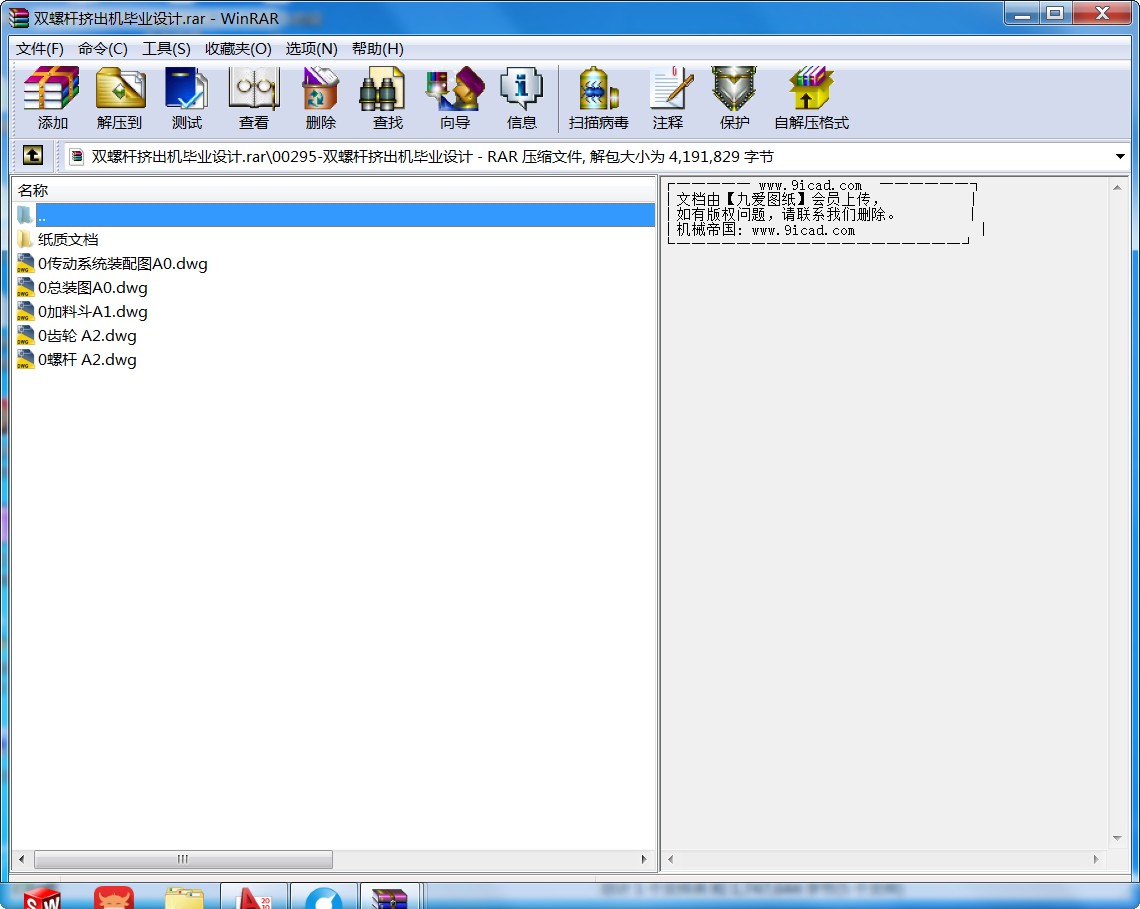

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

雙螺桿擠出機畢業設計
目錄

第1章緒論 …………………………………………………………………1
1.1 塑料擠出成型概述 …………………………………………………1
1.2 塑料擠出成型設備的組成 …………………………………………1
1.3 擠出機的分類 ………………………………………………………2
1.3.1 分類方法…………………………………………………………2
1.3.2 各擠出機的結構特點及用途……………………………………2
1.4 設計類型的確定………………………………………………………3
第2章同向嚙合雙螺桿擠出機 ……………………………………………4
2.1 同向嚙合雙螺桿擠出機工作原理及其特性 ………………………4
2.2 同向嚙合雙螺桿擠出機的主要技術參數和規格 …………………4
第3章同向嚙合雙螺桿擠出機主要零部件的設計 ………………………7
3.1 主螺桿的設計 ………………………………………………………7
3.1.1 螺桿的基本尺寸初步確定 ………………………………………7
3.1.2 螺桿材料的選擇 …………………………………………………8
3.1.3 螺桿設計計算 ……………………………………………………8
3.1.4 螺桿的強度校核與計算 …………………………………………11
3.1.5 螺桿的技術要求 …………………………………………………13
3.1.6 螺桿傳動系統及止推軸承布置設計 ……………………………13
3.2 機筒的設計 …………………………………………………………14
3.2.1 機筒的結構類型選擇及特性 ……………………………………14
3.2.2 機筒的結構尺寸設計 ……………………………………………15
3.2.3 機筒的材料選擇 …………………………………………………15
3.3 螺桿與機筒的配合要求 ……………………………………………16
3.3.1 螺桿與機筒的配合間隙 …………………………………………16
3.3.2 螺桿與機筒的對中性 ……………………………………………17
3.4 送料螺桿的設計 ……………………………………………………17
3.5 分流板及過濾網 ……………………………………………………18
3.5.1 分流板 …………………………………………………………18
3.5.2過濾網 ……………………………………………………………18
3.6 料斗的設計 …………………………………………………………19
3.7 擠出機電機的選擇 …………………………………………………19
3.8 傳動系統的設計 ……………………………………………………19
3.8.1 傳動方案的確定 ………………………………………………19
3.8.2 齒輪參數 ………………………………………………………20
3.8.3 齒輪軸的確定 …………………………………………………26
3.8.4 軸承壽命校核 …………………………………………………38
3.8.5 鍵的校核 ………………………………………………………39
3.8.6 箱體的設計 ……………………………………………………41
第4章雙螺桿擠出機輔助系統設計 ………………………………………43
4.1 定量給料系統…………………………………………………………43
4.2 恒溫系統………………………………………………………………43
4.3 真空排氣系統…………………………………………………………43
4.4 電氣控制系統…………………………………………………………43
4.4.1 直流調速系統……………………………………………………44
4.4.2 加熱控制系統……………………………………………………44
結論 ………………………………………………………………………46
參考文獻 ………………………………………………………………………47
致謝 ………………………………………………………………………48

摘要

本文是關于工業用塑料聚合物雙螺桿擠出機的設計。在工業上和實驗室中，單螺桿和雙螺桿擠出機都應用極其普遍，是塑料加工設備的重要元部件之一。作為工業中使用的雙螺桿擠出機，在設計過程中，除了要求能夠完成固體輸送、增壓、熔融、熔體輸送和泵壓等一系列通用過程以外，還要求涉及到復合塑料與聚合物顆粒之間的混合，以及物料喂料量的控制。物料喂料量的控制則是通過控制主螺桿及其輔助喂料螺桿的轉速來完成的。同時，雙螺桿擠出機具有分布混合和分散混合效果良好、自潔作用較強、可實現高速運轉、產量高等特點，特別適合聚合物的改性，如共混、填料、增強及反應擠出。有利于增加擠出機的擠出產量，提高塑化質量。
關鍵詞：雙螺桿擠出機；塑料；同向嚙合

ABSTRACT
This paper is about the design of plastic polymer single-screw extruder that used in industry.The single-screw extruder is extensively used in the fields of industry and experiment,and it is one of the important units of polymer processing equipment.As a single-screw extruder used in industry,it requires to complete a series of general process such as transportation of solid,increase of pressure,melt,transportation of melt.Besides,it refers to mix the composite plastics and polymer grain,and the control of the material feed quantity.These are the innovations in this design.On the base of the design of common single-screw extruder,i increased two auxiliary feed screws which are used to transportate materials of composite plastics and used it to mix kinds of plastics.The control of the quantity of material feed is done by the control of the chief screw and the speed of auxiliary feed screws.Meanwhile,i used twin wedge-shaped thread section in the design of screw thread section.This is good to increase the outcome of the extruder, and to improve the quality of plasticity comparing with common tectangular thread section.

Keyword: Single-screw Extruder; plastics; Industry

...
