ProE鼠標的制作（源文件 word操作過程）
- 文件介紹：

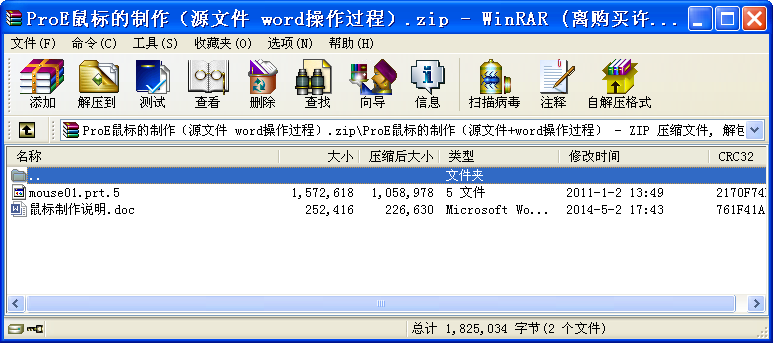

- 該文件為 zip 格式（源文件可編輯），下載需要
20 積分
-
- 設計構思：鼠標時我們最常見的一種電子產品，鼠標的發展在日新月異，外形也在跟著發展。這次設計是根據自己的鼠標而制，雖然無法達到跟實物的鼠標一模一樣，特別是一些曲面沒有實物的好，但是還是比較可以的。
（注：由于自己的鼠標為全黑，所以proE 打色之后不容易分辨，所以自行配了比較有對比和鮮明的顏色。）
制作過程：
我想的是鼠標的底面是比較容易的，所以先放在后面做，一遍適應其他的曲面的包圍而成。所以選擇了相對較復雜的上邊面先完成。
一 先是在中間處根據尺寸畫出一根曲軸線，在橫側中間處也畫出一條作為分離用的曲線。
二 畫出一半的實物左前側，再根據鏡像法得到另一側，即右前側導出。
三 同理，根據步驟二畫出后面的曲面
我想由以上三步之后，基本就將圖形的整個基礎打好了
接下來就是根據細節做側面，由于有了上去面，所以側面就相對來說比較好做，只要根據弧度往下延伸就行，所以細節做得比較好。但是比較難的問題也是存在的，就是兩側凹進去的那一塊比較讓人難以制作，而且尺寸也不好測量，但此時從底側開始基準還是能夠完整的做出。
關于底座，我想那就是最好做的一部分了，幾乎沒量什么尺寸就根據下拉的側面完成。 ...
