簡易臥式銑床傳動裝置的設計
- 文件介紹：

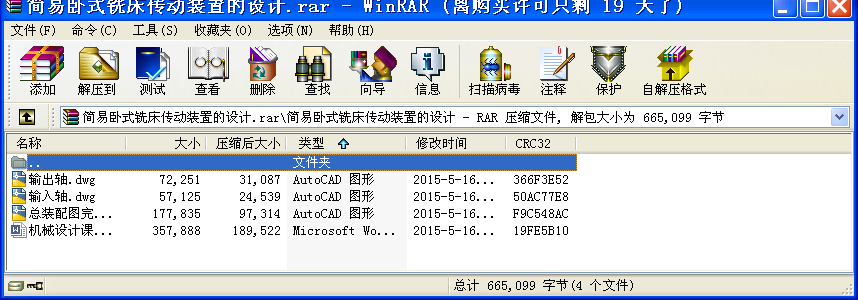

- 該文件為 rar 格式（源文件可編輯），下載需要
20 積分
-
- 一、傳動方案擬定
簡易臥式銑床的傳動裝置
（1）工作條件：室內工作，動力源為三相交流電動機，電動機雙向運轉，載荷較平穩，間歇工作。
（2）設計數據：絲桿直徑50 mm，絲桿轉矩T=500N m，轉速n=20r/min。
（3）使用期限：設計壽命為12000h,每年工作300天；檢修期間隔為三年。
（4）生產批量及加工條件：中等規模的機械廠，可加工7、8級精度的齒輪、蝸輪。
二、銑刀選擇
盤形銑刀 JB/T 7970.7-1995 硬質合金
銑刀基本參數：模數1.0，大徑50 mm，內徑
22 mm，厚度4 mm，齒數14，銑切深度2.2 mm
每齒進給量0.3mm/r
平均切削力：F=B*tSz*z/de=0.237
cos=(de-2t)/de=0.912
最大切削厚度a=Sz*sin=0.041
查表得單位切削壓F 620~710Mpa 取700Mpa
F（切）=F*F（平均）=700*0.237*10N=1659N
T=F（切）*R=1659*25N mm=41.475 N mm
P（切）=T*n/9550000=1.086kw
P(電機)=P（切）/=1.55kw
三、電動機選擇
根據銑刀查表選擇電動機
取Y132S——8
P（額）=2.2 kw n（額）=750 r/min
其主要性能：額定功率：2.2KW，額定轉速750r/min滿載轉速750r/min，額定轉矩2.0。。
四、公比和銑床轉速的確定
為了使轉速損失小，機床結構有不過于復雜
根據要求取=2，
根據公比查表 取銑床的三級轉速為：63 r/min；125 r/min；250 r/min。
與此相對應的三個傳動比為：1/1.41；1/2；1/4。
五、運動參數及動力參數計算
1、各軸的功率（KW）
PI=P工作*η= 2.2×0.97=2.13 KW
PII=PI×η=2.13×0.97=2.07 KW
2、計算各軸扭矩（N·mm）
TI=9.55×106Pd/nI=323.49 N·m
TII=9.55×106PII/nII=313.786 N·m ...
簡易臥式銑床傳動裝置的設計_下載(rar格式) 成套圖紙
